Resumen del artículo:
Es posible que se requiera un manguito de soporte interno cuando un tubo delgado o blando no puede proporcionar suficiente rigidez en la zona de ensamblaje del anillo cortante. La respuesta correcta proviene de la matriz del fabricante del conector para el diámetro exterior exacto del tubo, la pared, el material y la condición de servicio.
Un tubo hidráulico de pared delgada necesita un manguito de soporte interno cuando la tabla de selección aprobada para el sistema de ajuste exacto marca que el diámetro exterior del tubo, el espesor de la pared y la combinación de materiales lo requieren. Algunos sistemas también requieren un manguito en condiciones de vibración severa u otro servicio pesado, incluso cuando no es necesario en condiciones normales.
No existe una regla universal segura como “todo tubo de 1 mm necesita una funda”. Una pared de 1 mm puede aparecer con varios diámetros exteriores, materiales y diseños de anillos cortantes. Cada combinación tiene una rigidez radial diferente y un método de montaje aprobado diferente.
Qué hace una funda de soporte interna
Durante el montaje del anillo cortante, el movimiento axial de la tuerca fuerza al anillo hacia el interior del cono de ajuste. Luego, el anillo se carga y muerde el exterior del tubo. Si la pared del tubo no proporciona suficiente resistencia, el extremo puede contraerse en lugar de soportar el movimiento deseado del anillo.
Un manguito de soporte interno refuerza el tubo desde el interior en la zona de montaje. Su trabajo es resistir el colapso del tubo y aumentar la rigidez local donde el anillo cortante carga la pared. Para el trabajo de selección de XYOON, el manguito pertenece a la misma matriz de compatibilidad que el tubo, el anillo cortante, el cuerpo del racor, la herramienta de montaje y el ajuste de la máquina.
Un manguito no convierte un tubo inadecuado en una línea de presión aprobada. No puede corregir un material de tubo incorrecto, una ovalidad excesiva, superficies dañadas, una tolerancia dimensional deficiente o un conector que no está clasificado para la aplicación.
No confundas cuatro partes llamadas funda.
La palabra "manga" se utiliza para varios componentes no relacionados. Una solicitud de cotización que diga únicamente "manguito hidráulico" es fácil de malinterpretar.
| Parte | donde se sienta | trabajo principal | Descripción de compra típica |
|---|---|---|---|
| Soporte interno o funda de refuerzo. | Dentro de un extremo de tubo rígido | Reforzar un tubo fino o blando durante el montaje del racor. | Manguito de soporte para tubo OD x pared, material y familia de accesorios |
| Inserto de tubo | Tubo interior de plástico o polímero. | Soporta un material de tubo que normalmente requiere un inserto. | Inserto para el sistema de conector y tubo de plástico especificado |
| Manguito de presión de la máquina | Alrededor de la pieza de trabajo en algunos equipos de montaje. | Fuerza de sujeción de la máquina de transferencia o soporte. | Accesorio de máquina identificado por modelo de máquina y juego de herramientas. |
| Casquillo de manguera o manguito de engarce | Fuera de una manguera flexible y un vástago. | Forme una conexión de extremo de manguera engarzada | Férula adaptada a las especificaciones de manguera, vástago y engarce |
El tema de esta guía es la primera parte: el pequeño refuerzo interno instalado en un tubo rígido antes del montaje del anillo cortante.
Las cuatro entradas que deciden si se requiere una funda
1. El fabricante de accesorios y la familia de conexiones.
Comience con las instrucciones de montaje controladas para el accesorio que se va a instalar. No mueva una respuesta de manguito de soporte de una marca a otra simplemente porque ambos productos usan un cono de 24 grados o hacen referencia a DIN 2353 e ISO 8434-1.
Los fabricantes utilizan diferentes geometrías de anillos cortantes, requisitos de tubos y tablas de manguitos. Los números de pieza, las leyendas de las tablas y los detalles de instalación son específicos del sistema, incluso cuando dos productos utilizan la misma conexión nominal de 24 grados.
2. Diámetro exterior del tubo y espesor de pared medido.
“La pared delgada” es una relación, no una dimensión independiente. Registre el diámetro exterior nominal del tubo y el espesor de la pared, luego verifique el material real con el dibujo y las especificaciones del tubo aplicables. El manguito debe ajustarse al orificio del tubo sin dejar de ser compatible con la zona de montaje del racor.
Una tabla de selección XYOON útil debe mapear el diámetro exterior del tubo con el espesor de la pared y mantener el trabajo ordinario separado de las vibraciones intensas u otros servicios severos. Esto es más defendible que publicar un único límite de espesor de pared.
3. Material y estado del tubo.
El acero al carbono, el acero inoxidable, el cobre, el latón, el aluminio y el plástico no comparten la regla de una sola manga. XYOON debe identificar el grado exacto del tubo y el material del manguito en la matriz citada en lugar de tratar el "tubo de metal" como una categoría.
Esa amplia descripción del producto todavía no aprueba todas las combinaciones de materiales. El material de la funda, el material del tubo, el fluido y el entorno externo deben ser compatibles. Los daños en la superficie, la corrosión, un orificio ovalado o una condición de soldadura interna también pueden impedir la instalación correcta.
4. Severidad del servicio
La presión nominal por sí sola no describe toda la tarea. La tabla del fabricante o la revisión de ingeniería también pueden considerar la vibración, los ciclos de presión, la carga de flexión, la temperatura y el soporte del tubo cerca de la conexión.
No agregue una funda como cura informal para la vibración incontrolada. Aún es necesario revisar el diseño de la línea, las abrazaderas, el soporte del tubo y la selección de accesorios.
Un flujo de trabajo de selección confiable
Utilice esta secuencia antes de lanzar una combinación de tubo y conector a producción.
- Identifique la marca del accesorio, la familia exacta de anillos cortantes y las series L, S u otras.
- Registre el diámetro exterior del tubo, el espesor de la pared, la calidad del material, la condición y la tolerancia dimensional.
- Abra el manual de ensamblaje actual o la tabla de selección de fundas para esa familia de productos.
- Lea la leyenda de la tabla. Un símbolo condicional puede aplicarse sólo a vibración u otro caso de servicio severo.
- Seleccione el número de pieza del manguito para la combinación exacta del diámetro del tubo y del material aprobado.
- Confirme el método de instalación del manguito, el lubricante, la posición de asiento y cualquier requisito de preparación del tubo.
- Verifique que la máquina de ensamblaje, la herramienta y el ajuste estén aprobados para la combinación completa.
- Haga e inspeccione una primera pieza antes de que comience el lote.
Si la tabla no incluye la combinación, trátela como no aprobada. Solicite al proveedor de accesorios una recomendación documentada o una validación funcional en lugar de seleccionar el tamaño de funda más cercano.

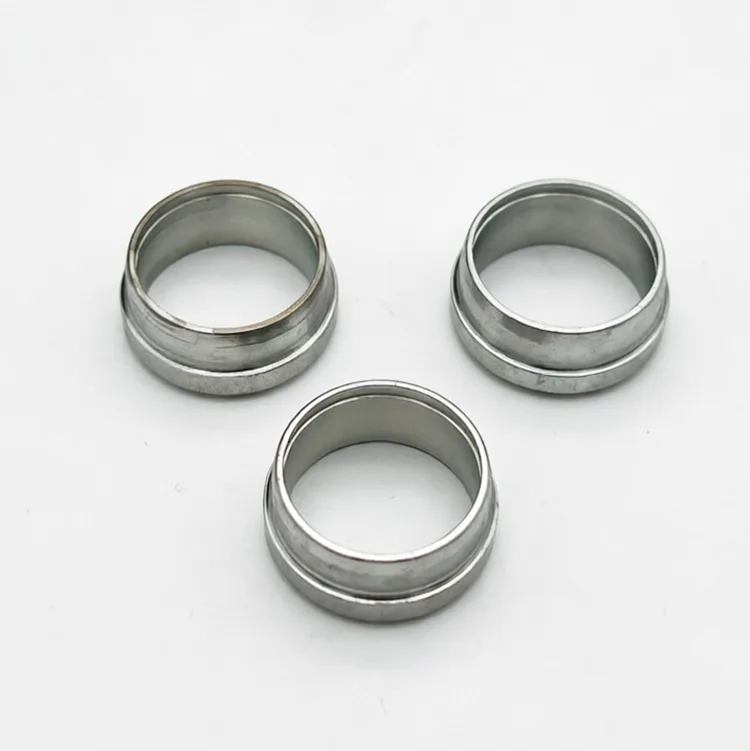

Por qué la serie L no responde automáticamente a la pregunta
L y S son series completas de accesorios, no una abreviatura de "tubo delgado" y "tubo grueso". La selección de la serie afecta el cuerpo del racor, la tuerca, el anillo cortante, la gama de tubos y las herramientas. La selección de la funda de soporte es una verificación separada dentro de ese sistema aprobado.
Esta distinción es importante cuando un comprador ve un producto de la serie L descrito para un servicio más liviano y asume que todos los tubos de pared delgada son aceptables sin refuerzo. La secuencia correcta es elegir la serie de accesorios para la aplicación y luego consultar la tabla de manguito de soporte para conocer la combinación exacta de tubos. Los relacionadosGuía de la serie L versus Sexplica por qué una etiqueta de serie no puede reemplazar la verificación a nivel de pieza.
El primer método de especificación de XYOON
XYOON suministra productos a través del mismo flujo de trabajo: anillos cortantes, accesorios para tubos rígidos, productos de manga y equipos de premontaje de anillos cortantes. El diferenciador útil no es una afirmación amplia de que cada categoría es compatible. Es una matriz controlada que muestra cómo funcionan juntas las piezas seleccionadas.
| Campo de matriz | Lo que debería confirmar XYOON | Por qué el comprador lo necesita |
|---|---|---|
| Tubo | OD, pared, calidad del material, especificación del tubo y tolerancia dimensional | Define el diámetro interior, la rigidez radial y la superficie aceptada por la conexión. |
| Adecuado | Cuerpo, tuerca, familia de anillos cortantes, tamaño y serie L o S | Evita conjuntos de series mixtas y sistemas mixtos. |
| Manga interna | Número de pieza, material, posición de inserción y condición de servicio. | Muestra si se requiere refuerzo y qué pieza encaja en el orificio |
| Equipo de montaje | Modelo de máquina, perno, placa de soporte y reglaje homologado. | Conecta la selección de componentes a una configuración de producción repetible |
| Inspección | Características de la primera pieza, muestra de referencia y regla de rechazo. | Brinda a los equipos de producción y calidad la misma decisión de aceptación. |
Es arriesgado copiar un gráfico sin su familia de productos, alcance del material, revisión y leyenda. La matriz XYOON controlada debe mantener esos campos visibles e identificar quién los aprobó.
La preparación del tubo aún controla el resultado.
Un manguito correctamente seleccionado puede verse perjudicado por un extremo de tubo deficiente. Corte el tubo mediante el método aprobado, elimine las rebabas internas y externas, limpie las virutas e inspeccione si hay ovalidad o deformación antes de insertar el manguito.
Las rebabas internas merecen especial atención porque el manguito encaja en el orificio. Forzar un manguito a pasar una rebaba puede dañar el tubo, distorsionar el manguito o dejarlo por debajo de su asiento especificado. Esmerilar o agrandar el orificio para lograr un ajuste incorrecto del manguito no es una sustitución aceptable de la pieza correcta.
ElGuía de corte y desbarbado de tubos hidráulicos.cubre los controles de preparación previos. Después de instalar el manguito, siga las instrucciones normales de premontaje y montaje final del fabricante del accesorio. Un manguito de soporte no transforma un premontaje incompleto en una conexión terminada.
Comprobaciones de instalación antes del premontaje.
El orden exacto de instalación pertenece al fabricante del manguito. Antes de montar el anillo cortante, confirme al menos lo siguiente:
- el número de pieza del manguito coincide con el diámetro exterior, la pared y el material del tubo;
- el orificio del tubo y el manguito están limpios y sin daños;
- se utilizó el lubricante o la pasta de montaje aprobados donde se especifica;
- el manguito está asentado en la posición que se muestra en el diagrama del fabricante;
- la sección de retención o moleteada esté completamente acoplada cuando el diseño la utilice;
- el extremo del tubo permanece redondo y libre de fisuras, ensanchamientos y rebabas levantadas;
- el manguito no impide que el tubo alcance la herramienta de montaje o el tope del racor.
El método de inserción, el medio de preparación y la herramienta de asentamiento pueden cambiar según el material del manguito y el diseño de retención. Las instrucciones de trabajo de XYOON deben indicar estos detalles directamente. “Tocarlo” no es una instrucción de ensamblaje repetible.
Inspección de primera pieza y control de lotes
Inspeccione el primer tubo completado antes de liberar la configuración. Los criterios de aceptación deben provenir del sistema de ajuste, pero el registro debe conectar la selección del manguito con el resultado final del ensamblaje.
| Campo de registro | que capturar |
|---|---|
| Tubo | OD, pared, calidad del material, calor o lote si se requiere trazabilidad |
| Sistema de montaje | Fabricante, cuerpo, tuerca, anillo cortante, serie y tamaño. |
| Manga de soporte | Número de pieza, material, lote y revisión de la tabla de selección. |
| Proceso | Máquina o herramienta manual, perno de montaje, ajuste y operador. |
| Inspección previa al montaje | Asiento del tubo, collar de material u otra característica de aceptación específica del sistema |
| Disposición | Aceptado, retenido para revisión o rechazado, con foto/muestra de referencia |
Si el tubo colapsa, la manga se mueve, la mordida del anillo es irregular o el resultado de la máquina difiere de la muestra aprobada, detenga el lote. Verifique las dimensiones del tubo, la identidad del manguito, la profundidad de instalación, el estado de la herramienta y la configuración de la máquina como un conjunto. Elguía de defectos de montajeyguía de desgaste de herramientas de montajeproporcionar los siguientes pasos de diagnóstico.
Qué enviar a XYOON para una revisión de compatibilidad
Las páginas públicas de XYOON cubren anillos cortantes, accesorios para tubos rígidos, productos de manguito y equipos de preensamblaje, pero actualmente no publican una matriz interna controlada de soporte y manguito que pueda aprobar una combinación de tubo en particular. Solicite confirmación por escrito antes de realizar un pedido o ejecutar un lote.
Enviar:
- fabricante del accesorio, nombre del sistema, tipo de anillo cortante y serie L o S;
- diámetro exterior del tubo, espesor de pared, calidad del material y especificación del tubo;
- presión de trabajo y presión de diseño de las especificaciones del sistema;
- fluido, rango de temperatura y ambiente externo;
- condiciones de vibración, ciclo de presión y soporte del tubo;
- modelo de máquina, identificación de herramientas y configuración actual;
- cantidad objetivo y una muestra representativa de tubos, accesorios y manguitos;
- el método de inspección y el registro de aceptación requeridos por su plan de calidad.
Utilice elFormulario de consulta XYOONpara enviar la matriz. El resultado solicitado debe ser una recomendación de funda específica de la pieza, una lista de herramientas compatibles y un método de aceptación de la primera pieza, no una declaración genérica de que la máquina maneja tubos de pared delgada.
Preguntas que suelen hacer los compradores
¿Se pueden ensamblar tubos de pared delgada sin manguito de soporte?
Solo si las instrucciones actuales para la familia de accesorios exacta aprueban esa combinación de diámetro exterior del tubo, pared y material sin uno. Un ensamblaje de prueba que parezca exitoso no anula la tabla de selección.
¿Un manguito de soporte aumenta la presión nominal?
No lo utilice para reclamar una clasificación de presión más alta. La presión permitida pertenece al conjunto completo de tubo y conector aprobado. Un manguito de soporte refuerza la zona de montaje para combinaciones contempladas en las instrucciones del fabricante.
¿Puede un tamaño de funda adaptarse a varios tamaños de tubo?
Algunos catálogos de fabricantes muestran una designación de manguito que sirve a más de una combinación de diámetro exterior y pared que comparte un orificio adecuado, pero esto debe leerse en la tabla de ese proveedor. No seleccione solo por la apariencia o el diámetro nominal.
¿Se puede reutilizar una funda de soporte?
Suponga que es parte del extremo del tubo ensamblado, a menos que el fabricante proporcione explícitamente un procedimiento de extracción, inspección y reutilización. Sacar un manguito retenido puede dañar el orificio o el manguito y puede invalidar la condición de ensamblaje aprobada.
¿Es lo mismo un casquillo de soporte que un anillo cortante?
No. El anillo cortante se encuentra fuera del tubo e interactúa con el cono de 24 grados. La vaina de soporte se encuentra dentro del tubo y refuerza la pared cerca de la mordida anular.
¿Necesita ayuda para combinar una gama de tubos, series de accesorios y requisitos de lote con el equipo adecuado?Contacto XYOONcon el diámetro exterior del tubo, el espesor de la pared, el material y el rendimiento esperado.
