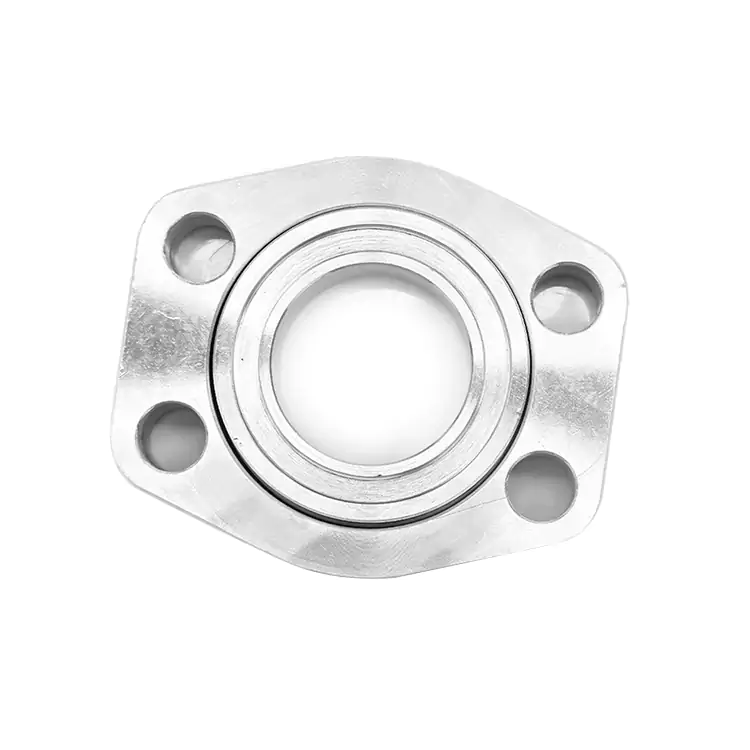

XYOONes un fabricante y proveedor profesional deaccesorios para tuberías hidráulicas. Nuestras bridas abocardadas SAE de 37 grados se producen mediante forjado integral y mecanizado CNC de precisión. Disponibles en acero al carbono y en acero inoxidable 304 y 316, utilizan una estructura de sello de metal a metal de 37° para permitir conexiones sin soldaduras para tuberías de alta presión y gran diámetro. Capaces de soportar presiones estables de hasta 42 MPa, son adecuados para circuitos hidráulicos de alto flujo en equipos pesados. Se pueden adquirir como un paquete completo junto con nuestros accesorios, casquillos y bloques de válvulas, lo que proporciona una solución integral para los requisitos de tuberías de fluidos a alta presión.
1. Permite un sellado rígido y sin soldaduras para tuberías de gran diámetro. La soldadura tradicional de tuberías de gran tamaño suele provocar la formación de escoria y la deformación del material, lo que requiere una posterior detección de defectos. Por el contrario, la brida abocinada SAE de 37° forma un sello metálico de doble capa mediante el acoplamiento de superficies cónicas abocardadas estandarizadas. Esto elimina la necesidad de trabajo en caliente, simplifica enormemente el montaje y evita bloqueos del circuito de aceite causados por escoria de soldadura.
2. Maneja de manera confiable la transmisión de fluidos de alto flujo y alta presión. La estructura de brida integralmente forjada ofrece alta resistencia y una clasificación de presión más alta que los accesorios pequeños estándar. Es ideal para circuitos principales de aceite de alto flujo en maquinaria de construcción y plataformas marinas, ya que permanece seguro contra aflojamientos o fugas causados por fluctuaciones de presión a largo plazo y vibraciones del equipo.

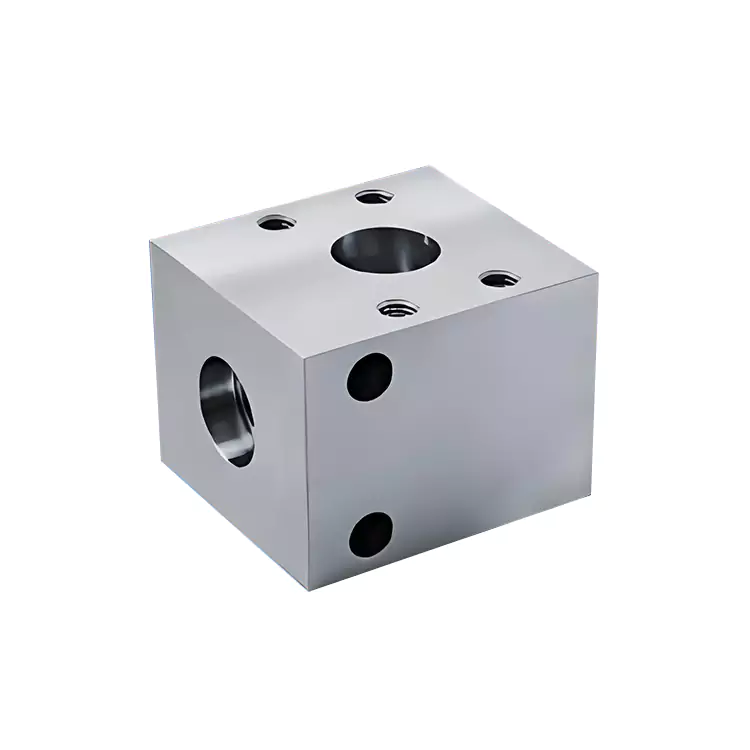

3. Facilita el desmontaje, mantenimiento y ampliación de tuberías. El diseño de brida dividida permite un fácil montaje y desmontaje, eliminando la necesidad de cortar tuberías durante el mantenimiento o el reemplazo de componentes. Los bloques de bridas multipuerto permiten la división y fusión directa del flujo de aceite, lo que reduce la necesidad de numerosos codos y adaptadores y, al mismo tiempo, simplifica el diseño general de las tuberías.
1. Maquinaria Pesada de Construcción: Circuitos principales de suministro hidráulico para grandes grúas, tuneladoras y cargadoras; Puntos de conexión fijos para líneas de aceite de alta presión y gran diámetro.
2. Plataformas marinas y costa afuera: líneas de fluido de alta presión para cabrestantes hidráulicos de cubierta, sistemas hidráulicos de tapas de escotilla y equipos de perforación costa afuera; Las versiones de acero inoxidable son adecuadas para ambientes corrosivos con agua de mar y niebla salina.
3. Equipos de generación de energía eólica y eléctrica: sistemas hidráulicos para el control de cabeceo y guiñada de turbinas eólicas; Líneas de control hidráulico de alta presión para turbinas hidráulicas y turbinas de vapor. 4. Equipos de petróleo, gas y metalúrgicos: Circuitos hidráulicos para equipos de perforación; Líneas de transferencia de fluidos de alta temperatura y alta presión para laminadores y equipos de colada continua.
1. Antes del montaje, limpie los residuos de aceite y metal de la superficie del cono de sellado y de los puertos de la brida SAE de 37 grados; Las impurezas residuales pueden dañar la superficie de sellado y provocar microfugas a largo plazo. El tubo se debe abocardar previamente al ángulo estándar de 37°, asegurando que la cara del extremo esté libre de rebabas o deformaciones.
2. Apriete los pernos uniformemente en forma diagonal y en varias etapas; no apriete completamente un lado a la vez, ya que una carga desigual puede inclinar la brida, lo que resulta en un sellado deficiente y posibles fugas.
3. Inspeccione el apriete de los pernos cada seis meses en condiciones normales de funcionamiento; acorte el intervalo a tres meses para ambientes marinos o químicos corrosivos, y elimine rápidamente los depósitos de sal y agentes corrosivos de la superficie.
4. Para almacenamiento a largo plazo, desmonte los componentes y guárdelos por separado; aplique aceite antioxidante a la superficie de sellado de la brida y guárdelo en un almacén seco para evitar que la corrosión de la superficie del cono comprometa el rendimiento futuro del sellado.
R: Sí, se puede reutilizar varias veces si se desmonta y se vuelve a montar según los procedimientos estándar; Siempre que el cuerpo de la brida y el extremo del tubo abocinado estén libres de daños por impacto, el rendimiento del sellado no se degradará significativamente.
R: No se recomienda el uso a largo plazo; El acero al carbono tiene poca resistencia a la oxidación y se corroe fácilmente en ambientes costeros con niebla salina. Para proyectos marinos, se prefieren las versiones de acero inoxidable 316.
R: Sí, es totalmente intercambiable. El producto cumple estrictamente con los estándares dimensionales SAE J514 y es compatible con accesorios de tuberías compatibles con las mismas especificaciones disponibles en el mercado.
R: El modelo estándar soporta una presión de trabajo estable de 42 MPa; para aplicaciones de presión ultraalta, se pueden fabricar bloques de bridas no estándar, reforzados y engrosados.
R: No, es suficiente un sello duro de metal con metal usando superficies cónicas. La cinta de PTFE que ingresa al circuito de aceite puede obstruir los componentes de la válvula de precisión, lo que podría causar fallas en el sistema.
