En los sistemas hidráulicos, las fugas casi nunca son un problema con el tubo de acero en sí: son un problema en el punto de conexión. Durante décadas, los accesorios de mordida de 24° fabricados según ISO 8434/DIN 2353 han sido los predeterminados en la industria.
Como miembro clave de la familia de accesorios EO de XYOON, la tecnología EO-2 sin fugas mantiene todo lo que hizo populares los accesorios tradicionales de tipo mordida (conexión de anillo cortante y ensamblaje excepcionalmente simple) al tiempo que ofrece un sellado más confiable y una mejor tolerancia a las duras condiciones de operación. Este artículo desglosa las diferencias reales entre ambos a nivel estructural, como referencia para compradores, equipos de mantenimiento de equipos y talleres de procesamiento de tubos.
Los accesorios tradicionales de tipo mordida (también llamados accesorios de anillo cortante) sellan metal con metal: durante el montaje, el borde cortante endurecido del anillo cortante muerde la pared exterior del tubo de acero, formando un anillo de sellado mientras ancla el tubo firmemente contra la extracción. El diseño es compacto (sin soldaduras, sin roscas, sin juntas tóricas) y la instalación no requiere más que dos llaves. Precisamente por eso se ha convertido en un equipamiento estándar en máquinas herramienta, máquinas de moldeo por inyección, compresores de aire y equipos hidráulicos móviles.
Pero un diseño de metal con metal pone toda la carga del sellado en la "calidad de la mordida". En la producción diaria, se repiten cuatro modos de fallo:
· Apriete excesivo.Sin tope axial, un par excesivo deforma o incluso agrieta el anillo cortante y el accesorio comienza a filtrar aceite.
· Carrocerías de premontaje desgastadas. Una vez que un cuerpo de preensamblaje se desgasta o se deforma, provoca desechos de ensamblaje en todo el lote y el defecto a menudo surge solo después de que el equipo entra en servicio.
· Inspección por experiencia.Si el anillo cortante ha mordido lo suficientemente profundo se juzga exclusivamente por el ojo y el tacto, lo que hace que la estandarización entre diferentes turnos y operadores sea muy difícil.
· Alto coste de reparación.El cono de ajuste y el anillo cortante están en contacto directo con el metal, lo que provoca desgaste, deformación y daños por fatiga; Una vez dañado, normalmente hay que sustituir el tubo junto con el racor.
Otro avance importante del accesorio EO-2 reside en las marcadas mejoras que aporta: un montaje simplificado, una inspección y un control más sencillos y un menor coste de mantenimiento, que es lo que lo ha convertido en un producto de nueva generación tan popular.
A diferencia de los anillos de corte convencionales, XYOON EO-2 proporciona estructuralmente un sello de caucho resistente al aceite vulcanizado sobre el anillo de tope de metal, asentado entre el cuerpo del conector y la pared exterior del tubo, cerrando el único camino de fuga que existe en un conector de metal a metal. Consigue un sellado bidireccional: contiene el fluido presurizado dentro del tubo, y además evita que entre aire al sistema cuando la línea pierde presión. Más importante aún, su efecto de sellado aumenta en proporción a la presión del fluido, por lo que incluso en condiciones de alta presión ofrece un sellado excelente; Al mismo tiempo, la junta funciona en una zona de presión estática y no está sujeta a desgaste dinámico, lo que le confiere una vida útil muy larga.
A diferencia de los anillos de corte convencionales, el XYOON EO-2 proporciona estructuralmente un anillo de tope de metal para el posicionamiento axial durante el apriete del conjunto, evitando así el ajuste excesivo que ocurre fácilmente con los accesorios de tipo mordida, inutiliza el anillo de corte y causa fugas. Los ensambladores sienten un tope final definido en lugar de adivinar el torque por sensación, lo que mejora en gran medida la confiabilidad del ensamblaje.
Los accesorios XYOON EO-2 siguen cumpliendo con las normas ISO 8434/DIN 2353 y son totalmente intercambiables con los accesorios tradicionales de tipo mordida, lo que mejora enormemente su adaptabilidad. Los diseños de tuberías existentes, los inventarios de piezas de repuesto y los hábitos de montaje permanecen sin cambios, y las plantas pueden cambiar de accesorio por accesorio sin tener que rediseñar una máquina completa.
Para garantizar que el filo muerda lo suficientemente profundamente en el tubo de acero, los accesorios tradicionales de tipo mordida generalmente requieren un preensamblaje con un cuerpo preensamblado, y ese cuerpo debe inspeccionarse con frecuencia; una vez usado uno desgastado o deformado, se desechan lotes enteros. XYOON EO-2 proporciona estructuralmente un cuerpo de premontaje incorporado: el cono interior del anillo de tope sirve como cuerpo de premontaje para el anillo de corte. El anillo tope, con una precisión dimensional y una dureza ideales, sirve a la vez como tope de montaje y como herramienta de preajuste del anillo cortante, facilitando el montaje y garantizando un resultado adecuado.

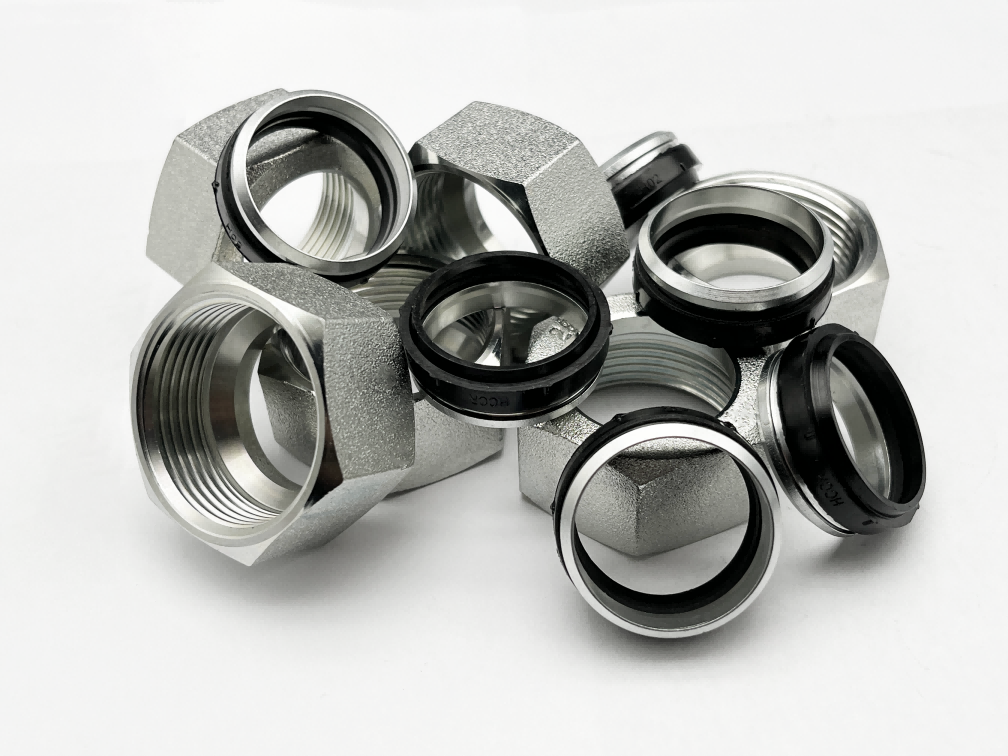

A diferencia de los anillos de corte convencionales, XYOON EO-2 une el sello elastomérico, el anillo de tope y el anillo de corte a la rosca interna de la tuerca a través de la goma en el anillo exterior del anillo de tope, formando una sola unidad llamada tuerca funcional. Esto evita que los componentes del accesorio se dispersen durante el ensamblaje y mejora en gran medida la eficiencia del ensamblaje.
XYOON EO-2 proporciona un criterio simple y confiable para verificar el premontaje del anillo cortante: antes del premontaje hay un espacio entre el anillo cortante y el anillo de tope, y una vez que el anillo cortante ha mordido el tubo durante el premontaje, ese espacio desaparece. Si esta brecha está presente o ausente es precisamente el criterio para juzgar si el premontaje es correcto: un juicio visual en blanco y negro que cualquiera en la línea puede realizar, lo que lo hace extremadamente simple y confiable.
EO-2 no abandona la conexión del anillo cortante; arregla su eslabón más débil. Al agregar un sello elastomérico, posicionamiento axial del ensamblaje, un cuerpo de preensamblaje incorporado y un indicador objetivo de inspección del ensamblaje, el accesorio XYOON EO-2 ofrece un sellado más confiable, una mejor tolerancia a condiciones adversas, un ensamblaje más sencillo y un menor costo de mantenimiento, todo ello sin dejar de ser completamente intercambiable con los anillos de corte tradicionales.
