Resumen del artículo:Un conjunto de manguera hidráulica confiable depende de algo más que la manguera y el conector. El manguito de engarce desempeña un papel fundamental en la creación de una conexión segura y resistente a fugas y, al mismo tiempo, protege la manguera durante el funcionamiento. Este artículo explica cómo unManga hidráulica de manguera flexiblefunciona, sus factores clave de rendimiento, aplicaciones adecuadas, opciones de materiales, consideraciones de engarzado y cómo seleccionar la manga adecuada para sistemas hidráulicos exigentes.

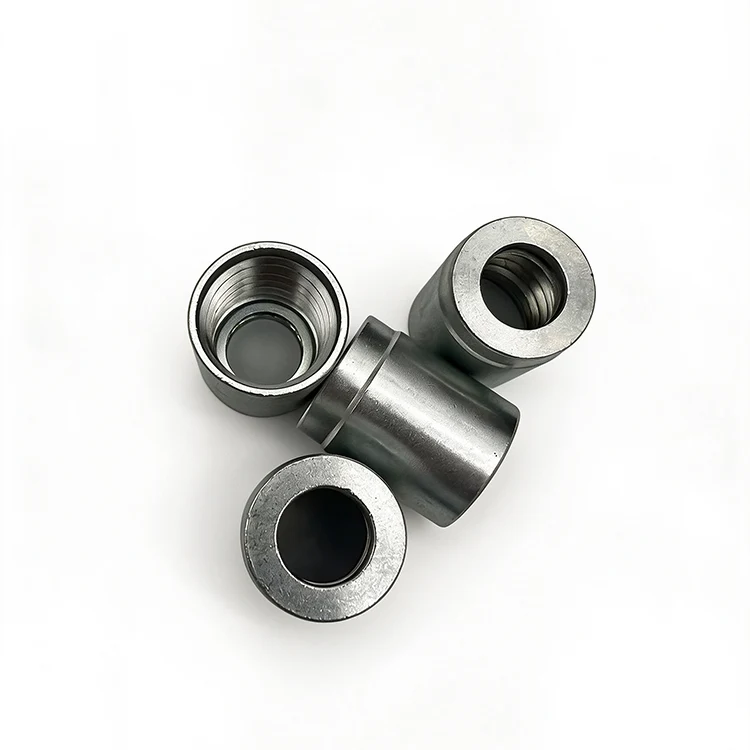

A Manga hidráulica de manguera flexiblees un componente de engarzado de metal cilíndrico que se utiliza para asegurar una manguera hidráulica a un vástago de manguera compatible. Durante el montaje, una máquina prensadora aplica una fuerza radial controlada para deformar el manguito alrededor de la manguera y el conector, creando una conexión mecánica permanente. A diferencia de las abrazaderas de manguera básicas, una conexión engarzada diseñada adecuadamente está diseñada para entornos hidráulicos exigentes donde los pulsos de presión, la vibración, el movimiento y la tensión mecánica son comunes.
De acuerdo aXYOONDe acuerdo con las especificaciones del producto, su funda está diseñada según los requisitos SAE J516 y DIN, con control de tolerancia dimensional de hasta ±0,05 mm, una tasa de paso de engarzado única declarada del 99,8 % y más de 500 horas de resistencia a la niebla salina para el tratamiento de superficie especificado. Estas características hacen que la consistencia dimensional y la deformación controlada sean consideraciones importantes para los fabricantes de conjuntos de mangueras.
Por lo tanto, los fabricantes y los equipos de mantenimiento deben considerar el manguito como parte de un sistema completo de conexión del extremo de la manguera en lugar de un componente metálico aislado. La compatibilidad entre la manguera, el vástago, el manguito, la máquina prensadora y los parámetros de prensado es esencial.
Los sistemas hidráulicos pueden funcionar bajo una presión sustancial mientras el equipo está expuesto simultáneamente a vibraciones y movimientos repetidos. Una conexión de manguera mal ensamblada puede provocar fugas, desprendimiento de la manguera, desgaste prematuro o tiempo de inactividad inesperado por mantenimiento.
Una funda correctamente seleccionada contribuye a varias funciones importantes:
Por esta razón, el manguito se debe especificar junto con la manguera y el vástago de la manguera en lugar de seleccionarse únicamente por las dimensiones externas.
Al adquirir componentes para conjuntos de mangueras hidráulicas, los compradores deben mirar más allá del precio y la apariencia básica. La precisión dimensional, la protección de la superficie, la compatibilidad y la consistencia de la fabricación pueden afectar directamente la eficiencia del ensamblaje y la confiabilidad a largo plazo.
| Factor de evaluación | Por qué es importante | Lo que los compradores deben comprobar |
|---|---|---|
| Tolerancia dimensional | Soporta una deformación de engarzado constante | Diámetro interior, longitud, dimensiones de pared y datos de tolerancia. |
| Material | Determina la fuerza y la resistencia ambiental. | Acero al carbono, acero inoxidable y grado de material requerido |
| Tratamiento superficial | Ayuda a resistir la corrosión durante el almacenamiento y la operación. | Grosor del galvanizado o acabado en acero inoxidable. |
| Geometría interna | Ayuda a proteger la manguera durante el prensado. | Calidad de chaflán, control de rebabas y suavidad de superficie |
| Compatibilidad de engarce | Reduce errores y rechazos de montaje. | Diámetro de engarzado recomendado y compatibilidad con la máquina |
| Consistencia de calidad | Importante para la producción en masa. | Procedimientos de inspección, muestreo y controles de producción. |
Para los compradores industriales, la documentación técnica puede ser tan importante como el componente físico. Las tablas de diámetros de engarce, la información de compatibilidad, los registros de inspección y la documentación de materiales pueden simplificar la configuración de la producción y el control de calidad.
Los conjuntos de mangueras hidráulicas se encuentran en equipos donde el fluido hidráulico transfiere energía entre bombas, válvulas, actuadores y otros componentes. El entorno operativo puede variar significativamente, por lo que la selección de la funda debe reflejar los requisitos de presión, vibración, exposición a la corrosión, temperatura y mantenimiento.
Excavadoras, cargadoras, grúas, topadoras y máquinas similares utilizan numerosas líneas hidráulicas. Estas mangueras están expuestas a vibraciones, movimientos, impactos y cargas cambiantes, lo que hace que las conexiones engarzadas seguras sean particularmente importantes.
Los equipos mineros y metalúrgicos pueden colocar componentes hidráulicos en condiciones mecánicas exigentes. Las conexiones robustas de los extremos de las mangueras ayudan a respaldar una transmisión confiable de fluidos y reducen la posibilidad de tiempos de inactividad relacionados con las conexiones.
Los tractores, cosechadoras y otros equipos agrícolas dependen de sistemas hidráulicos para la dirección, elevación, frenado e implementos. Un conjunto de manguera confiable puede ayudar a simplificar el mantenimiento y respaldar el funcionamiento continuo durante ciclos de trabajo exigentes.
Los talleres de reparación frecuentemente necesitan producir rápidamente conjuntos de mangueras de repuesto. Los manguitos estandarizados con especificaciones de engarzado claras pueden mejorar la eficiencia del taller y reducir la prueba y error durante el ensamblaje de la manguera.
La selección de materiales debe basarse en el entorno operativo en lugar de simplemente elegir la opción de menor costo. El acero al carbono con una capa protectora adecuada puede proporcionar una solución práctica para muchas aplicaciones hidráulicas generales, mientras que el acero inoxidable suele ser preferible cuando la exposición a la corrosión es severa.
XYOON también ofrece opciones de manguitos hidráulicos de acero inoxidable junto con productos de acero al carbono, lo que permite a los compradores seleccionar componentes según sus condiciones operativas en lugar de depender de una única configuración de material.
Incluso una funda de alta calidad puede funcionar mal si el proceso de engarzado es incorrecto. La manguera, el vástago de la manguera, el manguito y la máquina prensadora deben funcionar como un sistema combinado. Un engarzado excesivo puede dañar el refuerzo de la manguera, mientras que un engarzado insuficiente puede provocar que la manguera se desprenda o se produzcan fugas.
Un proceso de montaje controlado normalmente debería incluir:
Para entornos de producción, los parámetros de engarzado documentados son especialmente valiosos porque ayudan a los operadores a reproducir la misma calidad de ensamblaje en múltiples lotes de producción.
Los equipos de compras pueden reducir los problemas de compatibilidad preparando información técnica antes de solicitar una cotización. En lugar de solicitar únicamente una funda por tamaño nominal, proporcione al proveedor los requisitos completos de la aplicación.
Una lista de verificación de compras útil incluye:
Para los compradores extranjeros, un proveedor capaz de proporcionar datos de engarzado y asistencia técnica puede ofrecer una ventaja adicional. XYOON afirma que proporciona parámetros de diámetro de engarzado estándar y puede ajustar los datos de engarzado de acuerdo con los requisitos específicos de la manguera. Su proceso de producción declarado incluye torneado de precisión CNC, biselado y desbarbado, tratamiento de superficies, inspección dimensional, muestreo de rendimiento, embalaje antioxidante e inspección final.
Un manguito hidráulico es el componente de engarce metálico externo que se comprime alrededor de la manguera y el vástago. Un casquillo o inserto de manguera puede referirse a un componente de racor interno diferente según el diseño de la conexión. Los compradores deben confirmar la terminología con el proveedor antes de realizar el pedido.
La compatibilidad depende de las dimensiones, los estándares, la construcción de la manguera y los parámetros de engarzado. XYOON afirma que sus manguitos se fabrican de acuerdo con los requisitos SAE J516 y DIN y son compatibles con muchas configuraciones de vástago de manguera convencionales. Aún se debe verificar la compatibilidad específica antes del uso en producción.
La información técnica útil incluye el diámetro de engarce recomendado, combinaciones de mangueras y accesorios aplicables, requisitos de herramientas, instrucciones de ensamblaje y criterios de inspección. Para conjuntos de mangueras personalizados, es posible que los proveedores también necesiten las especificaciones del fabricante de la manguera.
Según la información actual del producto XYOON, los tamaños estándar tienen una MOQ declarada de 500 piezas, mientras que los tamaños personalizados tienen una MOQ declarada de 1000 piezas. También se indican como disponibles cantidades de muestra de 50 a 100 piezas. Los compradores deben confirmar los términos comerciales vigentes antes de realizar un pedido.
La selección correcta del material, el engarzado preciso, la compatibilidad adecuada de las mangueras, la protección contra la corrosión y la inspección periódica contribuyen a una vida útil más larga. Evitar una fuerza de engarzado excesiva y seleccionar componentes con una geometría interna suave también puede ayudar a proteger la manguera durante el montaje.
Una conexión de manguera hidráulica es tan fiable como los componentes y el proceso de montaje que la sustentan. Una funda bien diseñada puede mejorar la retención mecánica, respaldar la estabilidad del sellado, proteger la manguera durante el engarzado y proporcionar resultados repetibles para la producción de conjuntos de mangueras industriales. Al obtener unManga hidráulica de manguera flexible, los compradores deben evaluar juntos la precisión dimensional, el material, la resistencia a la corrosión, la compatibilidad de las mangueras, los datos de engarzado, los estándares de inspección y el soporte técnico en lugar de centrarse únicamente en el precio unitario.
Para fabricantes, distribuidores, empresas de reparación hidráulica y fabricantes de equipos que buscan componentes confiables para ensamblajes de mangueras, XYOON ofrece manguitos hidráulicos con múltiples opciones de materiales, guía de engarzado, soporte de personalización y asistencia técnica. Para analizar especificaciones, compatibilidad, pedidos al por mayor o requisitos personalizados,contáctanosy deje que el equipo de XYOON le ayude a identificar la solución de manguito hidráulico adecuada para su aplicación.
-
