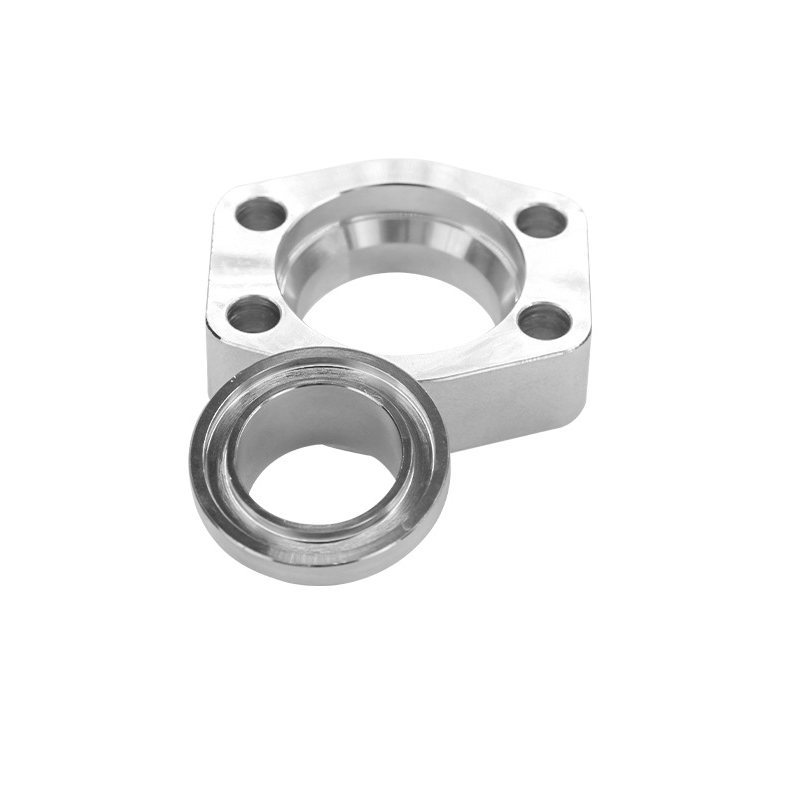

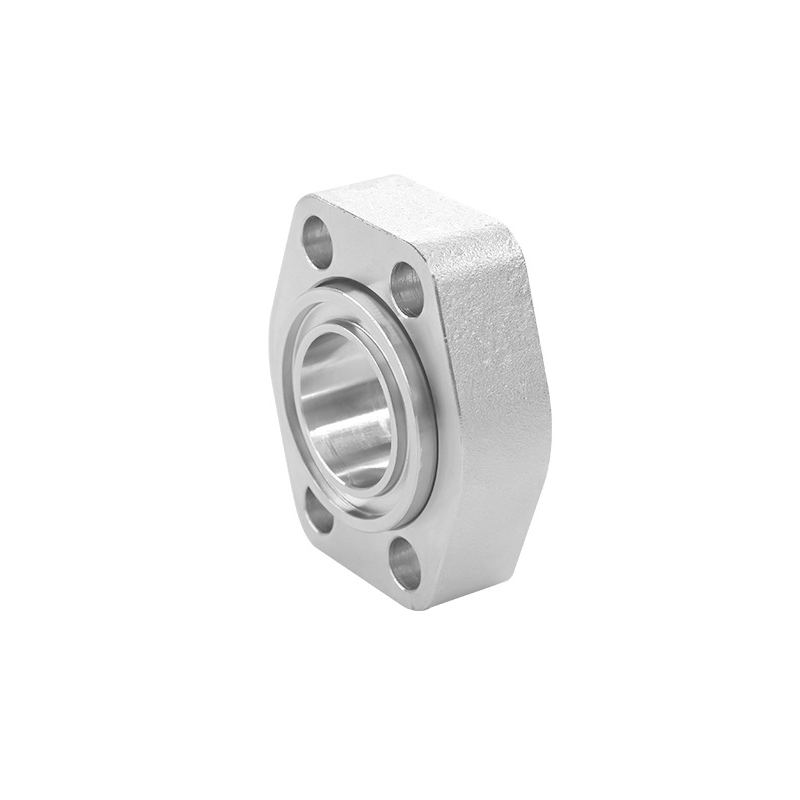

La brida XYOON F37 es un sistema de conexión de brida no soldada que comprende principalmente las dos tecnologías de conexión siguientes:

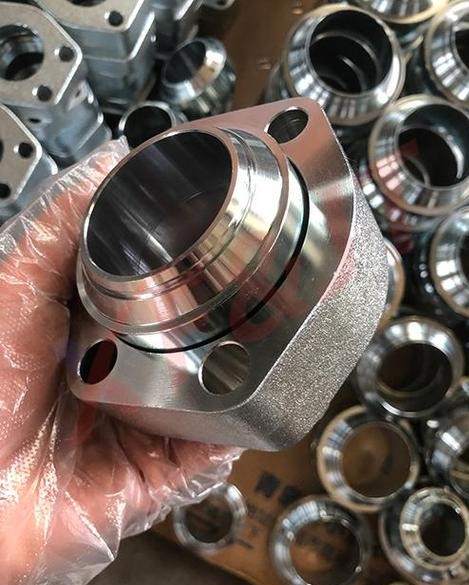

En este tipo de conexión, los tubos de acero desbarbados se conforman en frío en un abocardado de 37° utilizando la tecnología de abocardado XYOON. Se instala una junta tórica entre cada tubo de acero y el inserto de brida para proporcionar un sellado elástico; Se coloca un anillo de sellado F37 exclusivo (también se puede utilizar una junta compuesta o una junta tórica) entre los dos insertos de brida. Una vez que se aprieta la brida, se forma una estructura de sellado elástica resistente a alta presión en la junta del tubo. Este tipo de conexión se puede utilizar para uniones a tope de tubo a tubo o conexiones de tubo a puerto.
Principio de funcionamiento:
- La tecnología de conformado de tubos de acero orbitales se utiliza para mecanizar una forma de campana abocinada de 37° en el extremo del tubo.
- La brida logra conexión y sellado comprimiendo la superficie del cono abocinado.
Características técnicas:
Diámetro exterior del tubo de acero aplicable: 16 ~ 165 mm (brida de 1/2" ~ 6")
Espesor máximo de pared del tubo de acero: 9 mm
Presión máxima de trabajo: 420 bar
Completamente libre de soldaduras, conformado en frío, evitando defectos de soldadura y deformación térmica.
En este tipo de conexión se utiliza como elemento de bloqueo un anillo de retención, un anillo segmentado de acero inoxidable recubierto con un resorte. El anillo de retención se coloca en una ranura mecanizada en el tubo de acero o adaptador. Cuando se aprieta la brida, la cara de la brida comprime el anillo de retención, formando una conexión de bloqueo segura. Este tipo de conexión se puede aplicar a varios escenarios de XYOON F37, incluidas conexiones de mamparo, adaptadores de rosca macho, adaptadores de rosca hembra, adaptadores soldados y conexiones de codo.
La fijación de la brida se logra mediante un anillo de retención comprimido con brida.
El sellado sin fugas se logra con un soporte de sellado de alto rendimiento.
No es necesario abocardar el tubo.
Situaciones en las que no se pueden montar tubos de acero preacampanados
Condiciones de trabajo con capacidades de fabricación limitadas.
La versión de alta presión cubre tamaños de tubo de 1 ¼" a 10"
También está disponible una versión de baja presión (50–70 bar)
