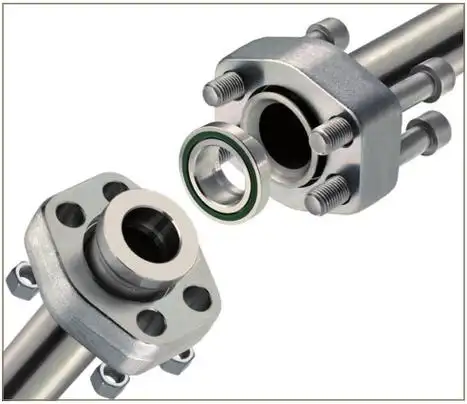

La tecnología XYOON Flaring es una tecnología de conexión de tuberías conformada en frío y sin soldadura desarrollada independientemente por Ningbo XYOON Machinery para sistemas de tuberías hidráulicas de alta presión. Comparado con procesos de conexión de tuberías avanzados a nivel internacional, aborda los puntos débiles de la industria de las bridas soldadas tradicionales (altas tasas de fuga, ciclos de construcción largos y múltiples riesgos de seguridad) en condiciones operativas de alta presión y alta vibración. Desarrollado específicamente para escenarios de transporte de fluidos de alta confiabilidad en los sectores de industria pesada, energía y transporte de China, se adapta completamente a los requisitos operativos de las principales tuberías industriales en China.
El conformado en frío elimina las fuentes de calor de soldadura, la escoria de soldadura y las incrustaciones de óxido, eliminando los riesgos de tensión térmica y corrosión por tensión.
El tiempo de lavado del sistema se redujo en más del 60 %, lo que mejoró significativamente la limpieza de las tuberías.
Sin operaciones con llama abierta, lo que permite una construcción segura en entornos inflamables y explosivos.
Presión de trabajo nominal de hasta **420 bar (6000 psi).
Estructura de bloqueo uniforme de cuatro pernos con una vida útil de fatiga del pulso superior a 1 millón de ciclos.
Sin aflojamiento ni fugas bajo vibración continua de alta frecuencia, superando en confiabilidad a las conexiones roscadas y soldadas.
Admite estándares internacionales, incluidos SAE J518 (Código 61/62) e ISO 6162.
Compatible con el estándar industrial JB/ZQ 4187 de China; Las dimensiones de instalación son intercambiables 1:1.
Cobertura del diámetro de la tubería: 16 mm – 165 mm (máquinas personalizadas hasta 273 mm).
Espesor máximo de pared: 9 mm; compatible con acero al carbono, acero inoxidable 316L y otros materiales.
XYOON Flaring Technology emplea un proceso de formación de quema en frío orbital de desarrollo propio, respaldado por una serie de equipos de quema producidos internamente. El proceso de mecanizado consta de cinco pasos estandarizados:
1. Seleccione tubos de acero de precisión sin costura adecuados para el proceso de conformado en frío, que soporten acero al carbono, acero inoxidable y otros materiales.
2. Corte con precisión la tubería y elimine las rebabas de los extremos para completar la limpieza y el pretratamiento de los extremos de la tubería.
3. Utilice equipo de abocardado exclusivo para realizar el abocardado orbital en frío, asegurando la planitud de la cara del extremo abocinado y la resistencia estructural.
4. Complete el preensamblaje con bridas personalizadas de producción nacional, intermedios de manguito cónico y sellos de alto rendimiento.
5. Apriete en cruz los pernos de conexión al par nominal según las especificaciones para completar toda la conexión de la tubería.
Esta tecnología se ha implementado en múltiples proyectos de ingeniería clave en China, con aplicaciones generalizadas en metalurgia, petroquímica y aeroespacial. Se utiliza en tuberías hidráulicas de equipos de energía eólica, sistemas de fluidos de la industria pesada metalúrgica, tuberías de transporte petroquímico y otros escenarios, adaptándose a las necesidades localizadas de construcción y operación y mantenimiento de proyectos industriales nacionales.
