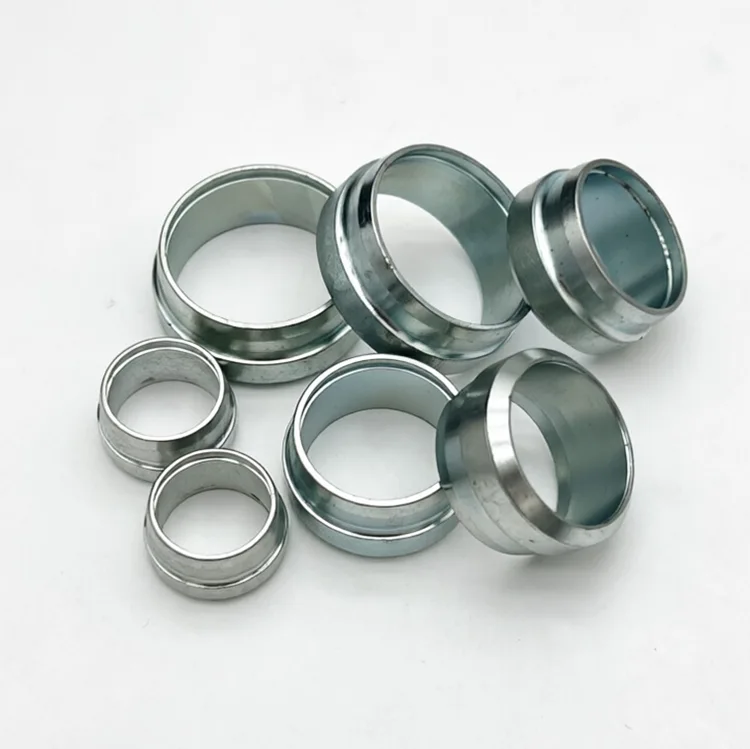

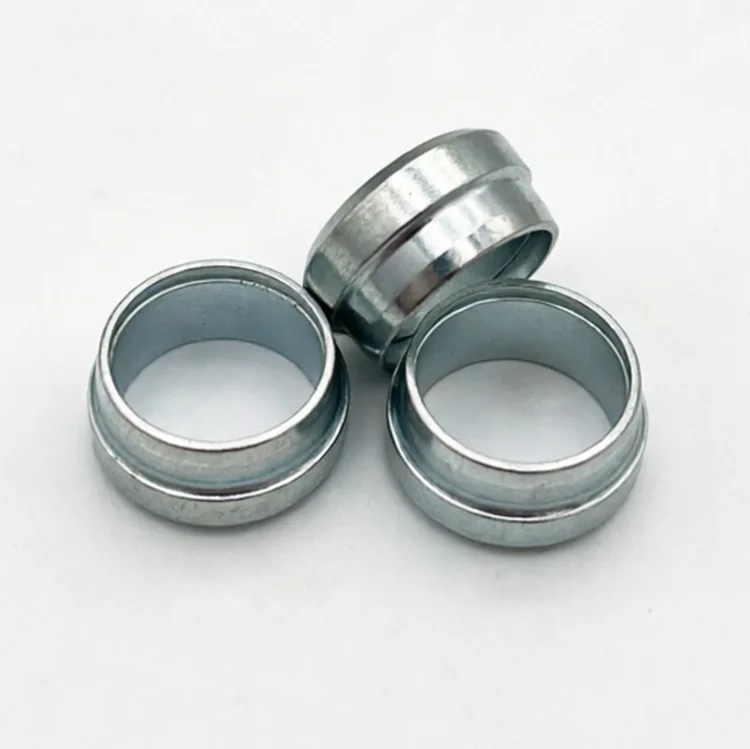

Férula de tubería hidráulica de servicio liviano

Los anillos de corte de la serie L de XYOON son conectores de tipo mordida especialmente diseñados para accesorios de tubo cónicos de 24° DIN 2353, diseñados exclusivamente para tubos de acero sin costura de pared delgada. Cuando se aprieta, la férula de tubería hidráulica de servicio liviano se comprime radialmente y muerde uniformemente la pared exterior del tubo, creando un sello de metal a metal hermético y resistente a las vibraciones sin soldadura, abocardado ni sellador. Es una solución de conexión liviana, rentable y de fácil mantenimiento para sistemas con clasificación de 16 a 25 MPa, y se conecta directamente a los conjuntos de accesorios estándar DIN existentes.

Valor fundamental y diferenciadores clave

No solo creamos otra férula estándar, sino que la optimizamos para modos de falla de tubos delgados del mundo real:

Perfil de hoja resistente a roturas de tubos

El filo presenta una geometría de arco redondeado en lugar de un borde afilado, por lo que penetra la pared del tubo uniformemente en 360° sin cortar el material del tubo. Las pruebas de campo en tubos de pared delgada de φ8×1 mm muestran una tasa de agrietamiento inferior al 0,1 %, con una resistencia a la extracción un 30 % superior al promedio de la industria.

Diseño liviano, menor costo total del sistema

Combinado con tubos de precisión de pared delgada DIN 2391, cada casquillo pesa un 28 % menos que un casquillo pesado equivalente de la serie S. Combinado con tubos más delgados, reduce el costo total del material de las tuberías entre un 25 % y un 30 % mientras mantiene el rendimiento de presión nominal completo, ideal para la producción OEM de gran volumen.

Rendimiento constante entre lotes

Todos los casquillos se someten a endurecimiento por cementación en atmósfera controlada, con una dureza de la superficie mantenida entre HRC 58–62 y una profundidad de la caja controlada con precisión entre 0,1 y 0,15 mm. La variación de rendimiento entre lotes de producción es ≤2%, lo que elimina sorpresas en el montaje en masa.

Aplicaciones y casos de proyectos del mundo real de férulas para tuberías hidráulicas de servicio liviano

Casos de uso típicos

Sistemas de lubricación centralizada para máquinas CNC, circuitos neumáticos de líneas de producción de automatización, tuberías hidráulicas de maquinaria textil, líneas de transporte de alimentos y bebidas, sistemas de agua de refrigeración, líneas de control de instrumentación, tuberías de procesos químicos ligeros.

Preguntas frecuentes

P1: ¿Se pueden utilizar casquillos para tuberías hidráulicas de servicio liviano en equipos con vibración constante?

R: Sí. Nuestro perfil de mordida optimizado cumple con los estándares DIN para resistencia a la vibración bajo presión nominal y funciona de manera confiable en equipos de automatización y máquinas herramienta. Para aplicaciones de impactos fuertes y pulsos de alta presión, recomendamos nuestros casquillos pesados ​​de la serie S.

P2: ¿Son compatibles con otras marcas de accesorios para tubos de la serie L?

R: Sí. Se fabrican estrictamente según las dimensiones de la serie L DIN 2353 y se pueden combinar directamente con cualquier marca de accesorios estándar de la serie de luces cónicas de 24° sin fugas ni problemas de ajuste.

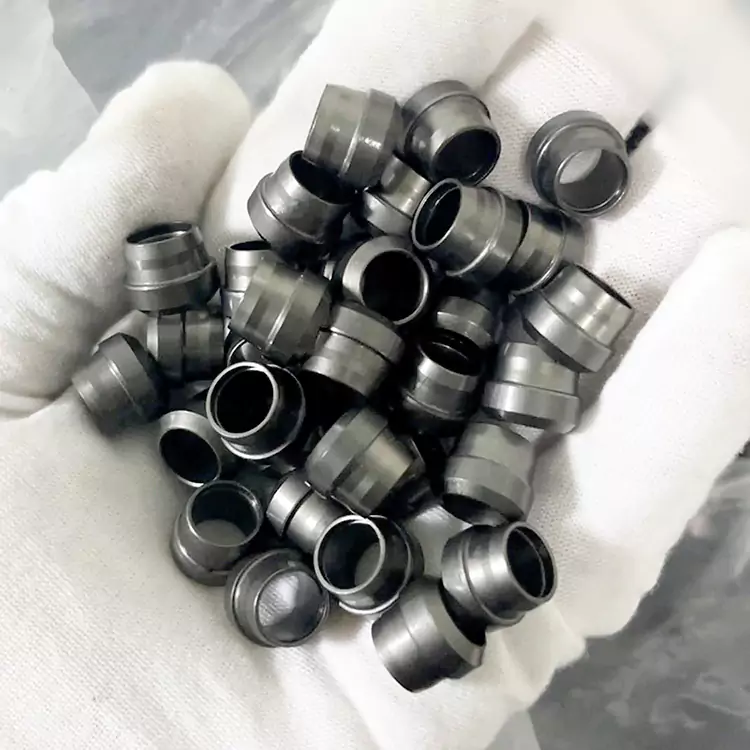

P3: ¿Se pueden utilizar casquillos ligeros de acero inoxidable en agua de mar?

R: No se recomienda el SS304 para exposición prolongada al agua de mar, ya que puede desarrollar corrosión por picaduras. Para ambientes marinos y de agua de mar, recomendamos acero inoxidable SS316L para una resistencia superior al cloruro.

P4: ¿Cómo instalar correctamente los casquillos ligeros de la serie L en tubos de pared delgada?

R: Asegúrese de que los extremos del tubo estén cuadrados, sin rebabas y limpios. Inserte el tubo completamente en el cuerpo del conector. Apriete la tuerca con la mano, luego use una llave para apretar de 1/4 a 1/2 vuelta más allá del ajuste manual. Para tubos de pared delgada, evite apretar demasiado para evitar la deformación del tubo. Se recomienda una llave dinamométrica para un montaje consistente.

P5: ¿Se pueden utilizar los casquillos de la serie L con tubos de pared estándar?

R: Los casquillos de la serie L están diseñados específicamente para tubos de pared delgada. Para tubos con espesor de pared estándar, recomendamos nuestros casquillos pesados ​​serie S que brindan una profundidad de mordida y un rendimiento de sellado óptimos para dimensiones de tubos estándar.
