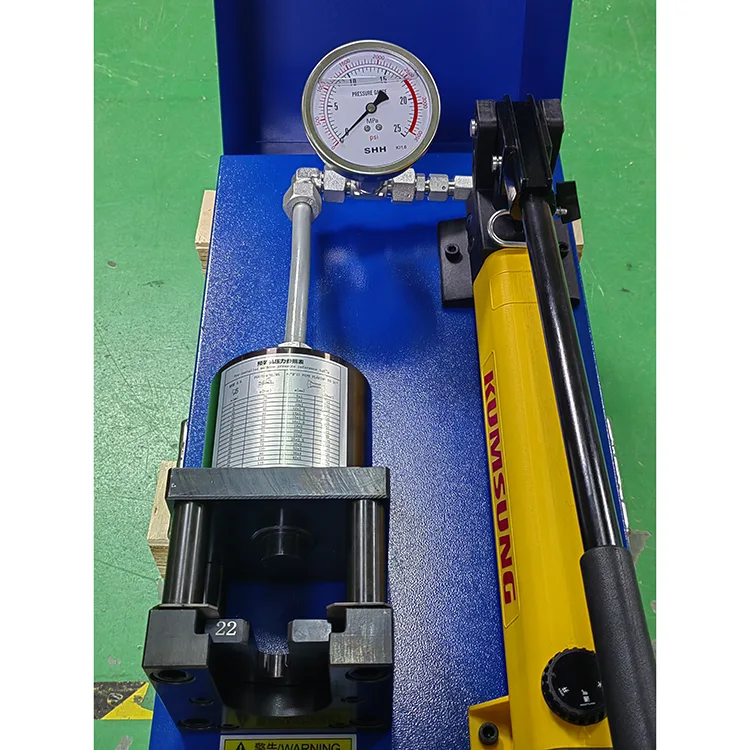

Máquina abocardadora de premontaje de anillo de corte manual

La máquina abocardadora de premontaje de anillos de corte manual es un equipo de procesamiento de tuberías hidráulicas pasivas hecho a medida, diseñado para sitios de construcción al aire libre, estaciones de trabajo de mantenimiento móviles y sitios de construcción remotos. El equipo integra una estación de bomba hidráulica manual integrada, eliminando la necesidad de fuentes de energía externas como electricidad y compresores de aire. También cubre tanto la preinstalación de manguitos y la ampliación de las aberturas de tubería como los dos procedimientos de preprocesamiento de la tubería. En comparación con las máquinas manuales comunes del mercado, los dispositivos de preinstalación hidráulica simples de bajo costo y los equipos de preinstalación eléctricos fijos, compensa las deficiencias de la industria en cuatro aspectos: pérdida de mano de obra, precisión del procesamiento, adaptabilidad de las condiciones de trabajo y vida útil. Es un equipo de soporte necesario y esencial para el mantenimiento y operación de tuberías en maquinaria de construcción, barcos y minas al aire libre.

Campos de aplicación: Donde brilla el KC-A02

1.Mantenimiento de campo de maquinaria de construcción

2.Reparaciones de emergencia para compresores de aire y máquinas de moldeo por inyección

3.Reparaciones de tuberías de motores diésel en ubicaciones remotas

4.Montaje y modificación de la estación hidráulica in situ

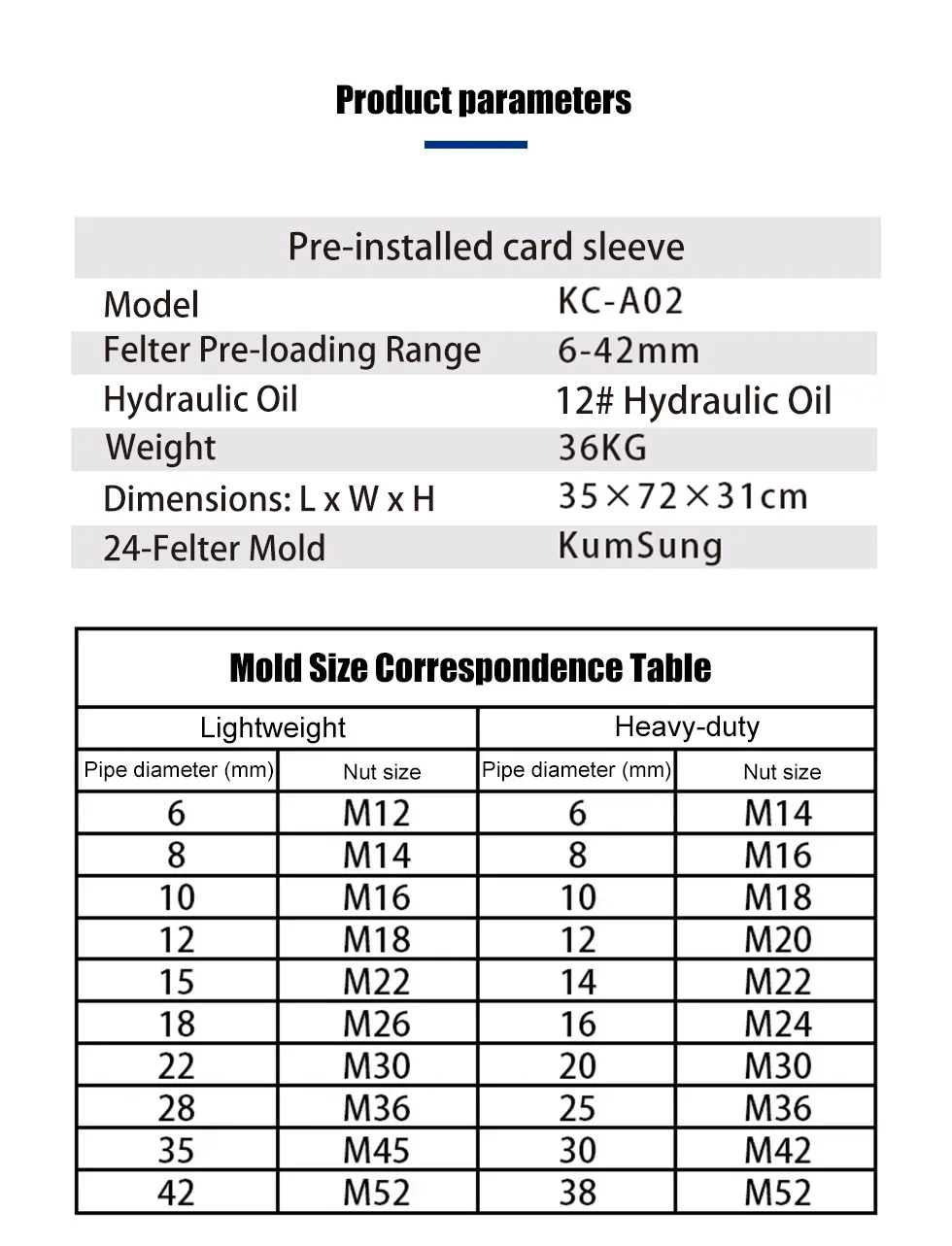

Parámetro del producto

Estructura básica y principio de funcionamiento

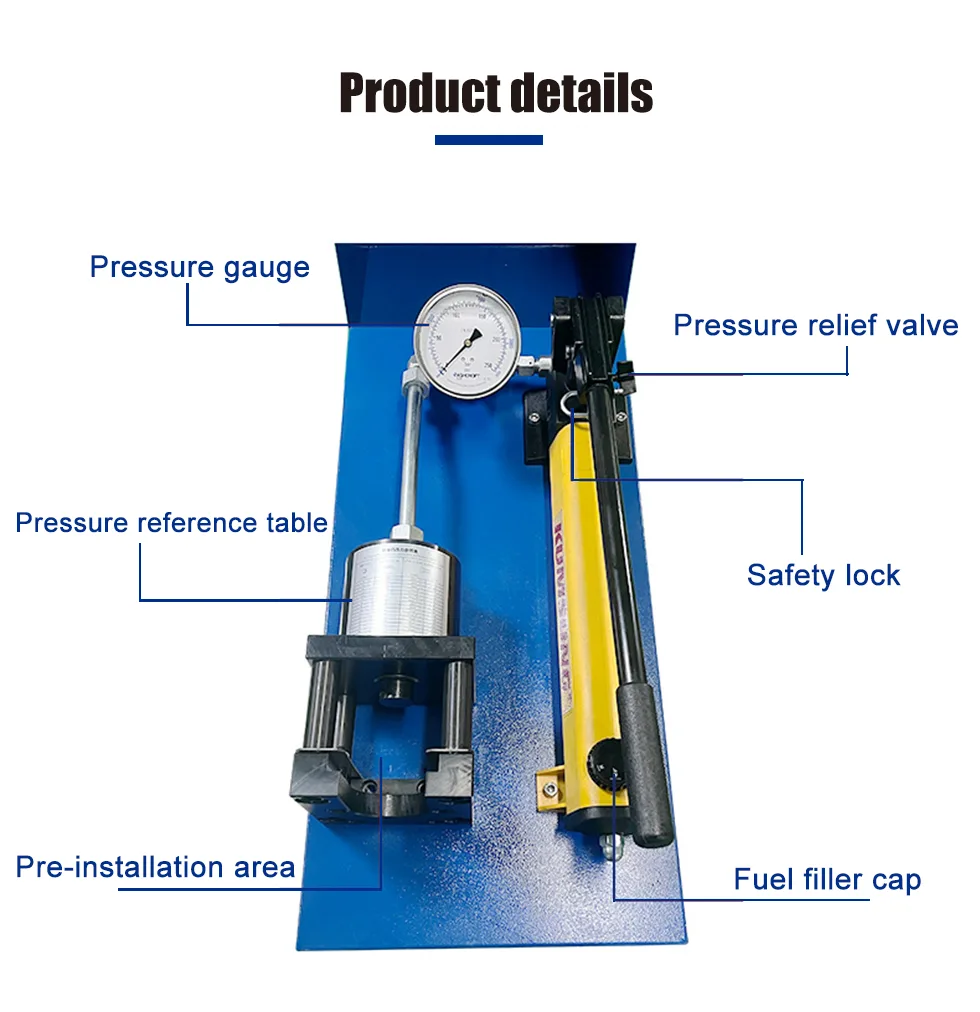

1. Componentes de la máquina completa

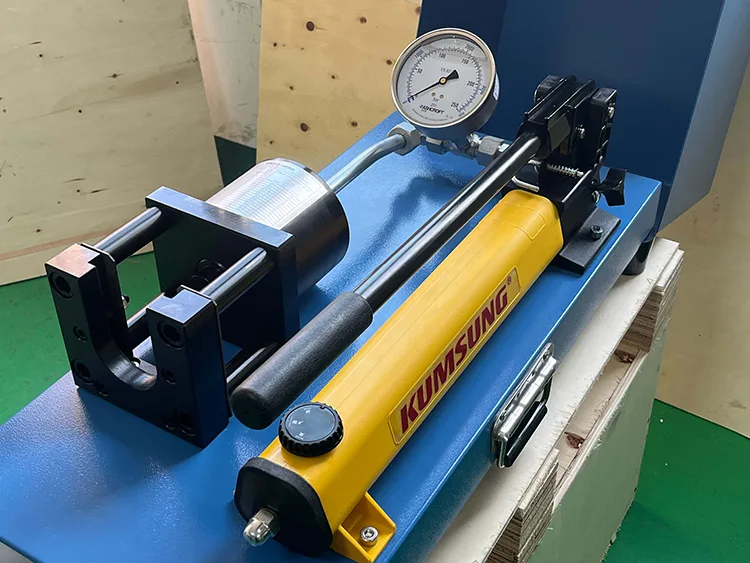

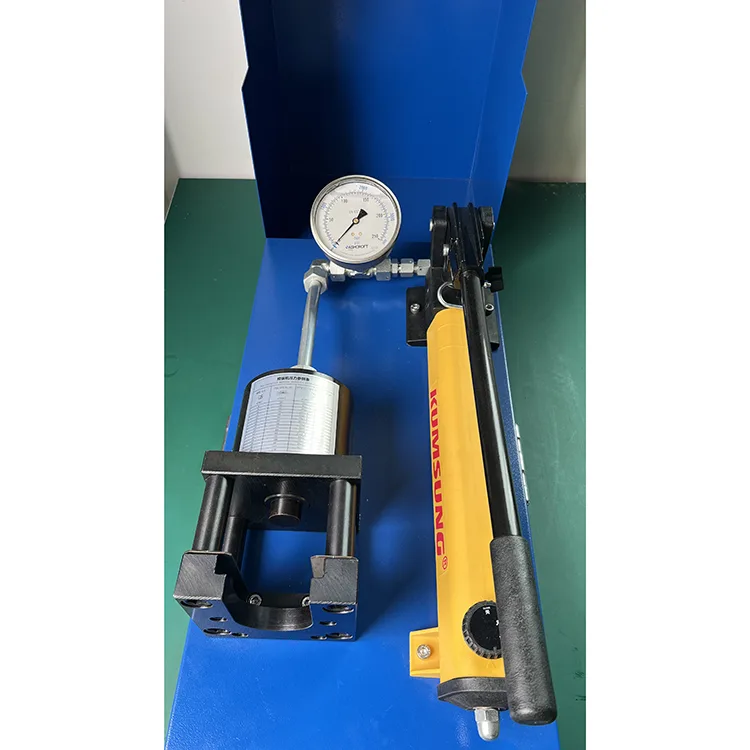

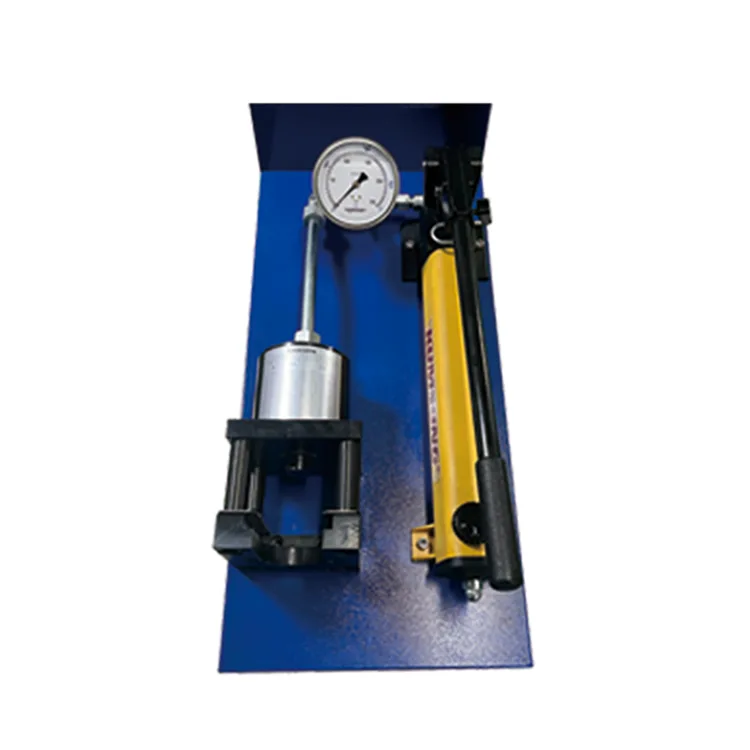

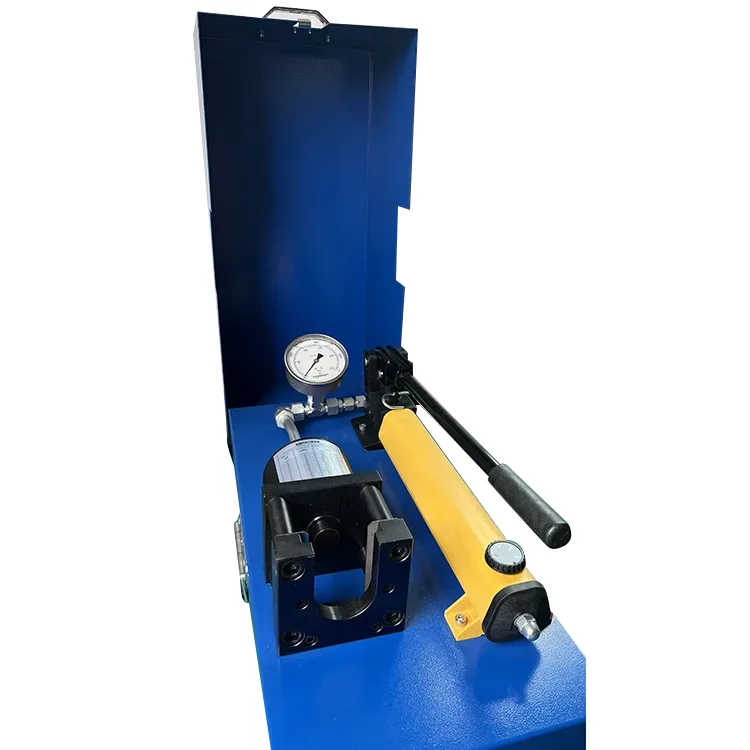

La máquina abocardadora de premontaje de anillos de corte manual se compone de dos módulos principales: una unidad de potencia hidráulica independiente y una bomba hidráulica manual de mano. Adopta una estructura de ensamblaje dividida sin cableado externo ni tubos de aire redundantes. Todos los circuitos de aceite hidráulico están completamente integrados dentro del cuerpo de la bomba. Antes de salir de fábrica se somete a una prueba de sellado de resistencia a la presión. Una vez desembalado, se puede poner en uso directamente sin montaje ni depuración adicionales.

2. Lógica de trabajo central

La presión hidráulica interna se establece alternando y presionando manualmente la bomba manual. El empuje se transmite a través del circuito de aceite para completar la preinstalación del manguito y la formación de la expansión de la abertura del tubo. La salida de presión está en modo autoblocante hidráulico mecánico. Después del cese manual de la presión, la presión se puede mantener durante un período corto para evitar que la abertura de la tubería rebote y se deforme. Esto es diferente de las herramientas manuales simples del tipo de reinicio por resorte.

Ventajas del diseño integrado de doble función

1. Integración de procesos, reduciendo la cantidad de equipos transportados en el sitio.

La mayoría de los equipos de tuberías convencionales del mercado están preinstalados con una única función o tienen una única función de expansión. Durante la operación en el sitio, es necesario llevar dos dispositivos, lo que ocupa espacio de transporte y aumenta el costo de administración del equipo. KC-A02 realiza la preinstalación del manguito y la expansión de la abertura de la tubería en un solo dispositivo, que puede usarse para ambas funciones en una sola operación. Sólo es necesario llevar un dispositivo para cada operación de salida, adecuado para vehículos de emergencia de ingeniería y pequeños espacios de almacenamiento en las salas de máquinas de los barcos.

2. Los parámetros del proceso son los mismos, lo que da como resultado un mayor grado de coincidencia de la tubería.

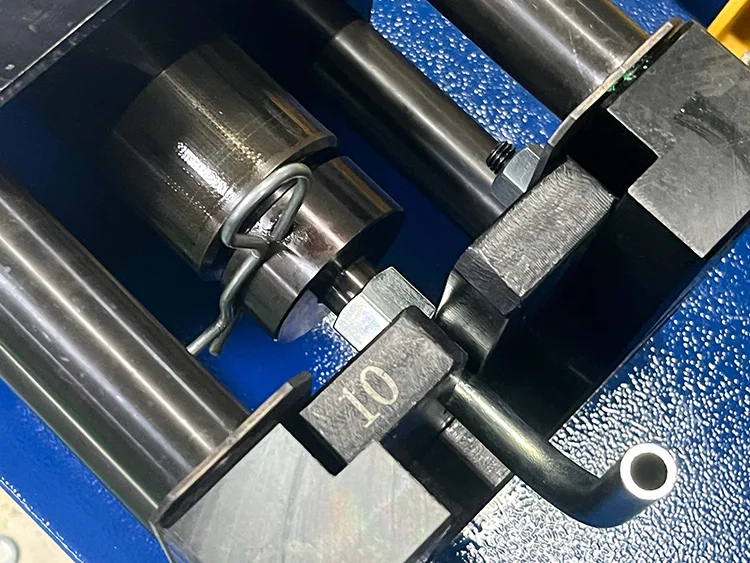

Los moldes de preinstalación y expansión del equipo se fresan uniformemente de acuerdo con el estándar de tuberías hidráulicas ISO8434. La cantidad de compresión previa a la instalación y los parámetros del ángulo del cono de expansión del mismo material de tubería coinciden mutuamente, evitando la tolerancia excesiva del ajuste de la tubería causada por el procesamiento con diferentes máquinas y evitando fugas de la tubería desde la fuente.

Adaptabilidad a las condiciones de trabajo

1. Abordar los puntos débiles de las máquinas abocardadoras de premontaje de enchufes eléctricos convencionales

Las máquinas abocardadoras premontadas de tipo enchufe eléctrico convencionales deben depender de tomas de corriente y compresores de aire externos para el suministro de energía. Son completamente inutilizables en escenarios sin suministro de energía, como en minas remotas, caminos al aire libre para reparaciones de emergencia, embarcaciones en alta mar y sitios de construcción móviles temporales. El KC-A02 no tiene requisitos de energía externa y es impulsado únicamente por energía hidráulica manual. Puede funcionar de forma estable en todos los terrenos y en entornos sin electricidad.

2. Adaptación a escenarios de operación del personal

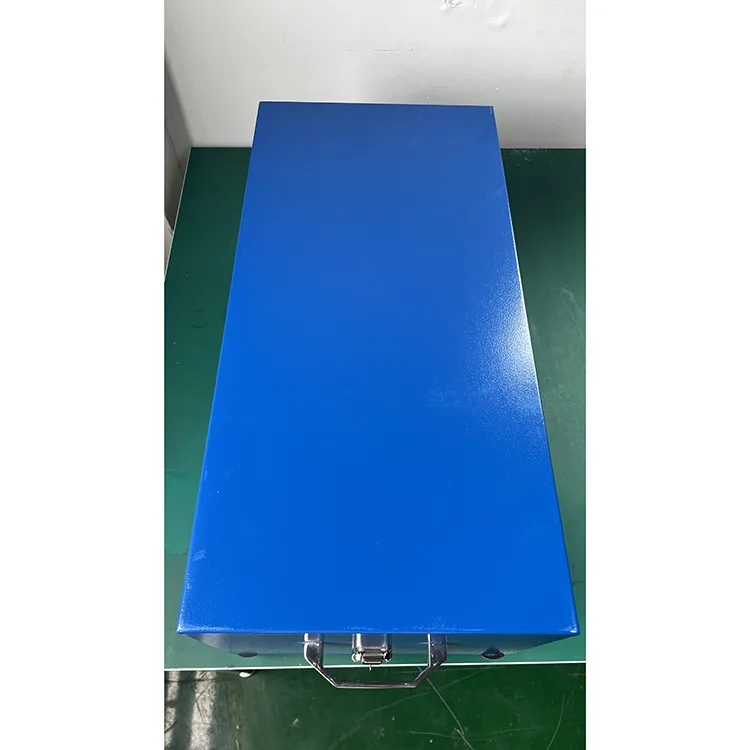

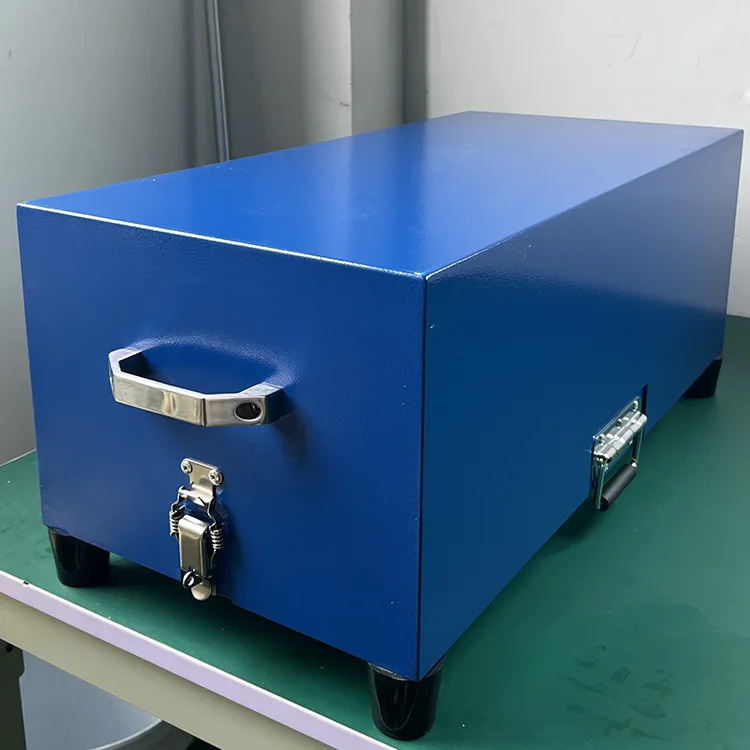

La máquina abocardadora de premontaje de anillos de corte manual está diseñada principalmente para técnicos de tuberías en sitio, equipos de mantenimiento de equipos y equipos de construcción de subcontratación de ingeniería. La máquina es liviana y portátil, y puede colocarse directamente en una caja de herramientas o transportarse en un vehículo, adecuada para el mantenimiento de tuberías puntuales dispersas y escenarios de prefabricación en sitio de tuberías a pequeña escala.

Comparación del consumo de recursos humanos y el rendimiento de precisión del procesamiento

1. El costo humano es superior al de las herramientas de preinstalación manuales puras

La preinstalación manual pura de la manga del tipo de extrusión de tornillo tradicional se basa en un par de torsión de tornillo puramente mecánico. La preinstalación de una única tubería de gran diámetro requiere el esfuerzo colaborativo de tres personas, lo que resulta en un tiempo de operación prolongado y una fatiga extremadamente alta de los trabajadores. Este modelo adopta una estructura de amplificación hidráulica, reduciendo en un 65% el insumo de recursos humanos para la misma preinstalación de tubería. Una sola persona puede completar de forma independiente el procesamiento de todas las especificaciones de tuberías.

2. La precisión del procesamiento se compara con la de los equipos eléctricos para evitar defectos previos a la instalación.

La preinstalación manual directa tiene problemas con el control de par desigual. Especialmente para tuberías de gran diámetro por encima de DN25, existe un alto riesgo de que el manguito se afloje y que la pared de la tubería se raye, lo que puede provocar fugas y desprendimiento de la tubería en condiciones de alta presión en el futuro. La estructura de presión de retención hidráulica KC-A02 puede mantener una carrera de extrusión constante, y la tasa calificada de preinstalación para los productos terminados es la misma que la de la máquina de preinstalación de manguitos eléctricos de tipo fijo, resolviendo completamente el problema de aflojamiento en la preinstalación de gran diámetro.

Fortaleza diferencial del núcleo del producto competitivo

1. Diferencias en el material del cuerpo de la bomba y su durabilidad.

La mayoría de los productos competitivos similares de bajo precio suelen utilizar cuerpos de bomba de paredes delgadas de aluminio fundido y sellos de caucho de nitrilo de gama baja. Después de 3 a 6 meses de uso, es probable que ocurran problemas como fugas de aceite hidráulico, alivio de presión y grietas en el cuerpo de la bomba. XYOON KC-A02 utiliza un cuerpo de bomba forjado integral de acero 45# y está equipado con una junta de sellado completamente cerrada de NBR (caucho de nitrilo butadieno). Se somete a una prueba continua de retención de presión de 1,5 veces la presión nominal y 2000 veces la presión al salir de fábrica, sin fugas de aceite ni alivio de presión, y su vida útil es más del doble que la de los productos ordinarios de la competencia.

2. Diferencias en las especificaciones de procesamiento del material de las tuberías.

La mayoría de las herramientas hidráulicas manuales de premontaje de la industria solo admiten manguitos abocardados de serie liviana (6-22 mm) y no pueden ser compatibles con tuberías hidráulicas de servicio pesado. La máquina abocardadora de preensamblaje de anillos de corte manual es uniformemente compatible con manguitos abocardadores estándar livianos y de servicio pesado, y puede procesar diámetros de tubería que varían de 6 mm a 42 mm, cumpliendo con los requisitos de uso mixto de tuberías de diversas industrias, como maquinaria de construcción, minería e ingeniería química.

Entrega integral y soporte postventa original de fábrica.

El equipo está equipado de fábrica con un conjunto completo de especificaciones correspondientes de moldes, herramientas de reabastecimiento de aceite hidráulico y manuales de operación en papel en chino e inglés; Confiando en la capacidad de producción de la propia fábrica de XYOON, se admite el ajuste fino no estándar de los moldes. Proporcione 2 años de garantía para toda la máquina, 1 año de reemplazo gratuito de piezas de sellado y los clientes globales pueden solicitar directamente piezas de repuesto originales de fábrica.

Preguntas frecuentes

P1: ¿Puede el KC-A02 procesar tuberías hidráulicas de acero inoxidable?

R: Sí, los moldes estándar son compatibles con acero al carbono y acero inoxidable 304, los dos tipos comunes de tubos hidráulicos sin costura. No se recomienda procesar tubos de acero inoxidable especiales engrosados ​​con un espesor de pared superior a 2,5 mm, ya que es propenso a provocar desgaste del molde.

P2: ¿Es necesario agregar aceite hidráulico antes de usarlo?

R: La máquina abocardadora de premontaje de anillos de corte manual está precargada con aceite hidráulico antidesgaste de baja temperatura cuando sale de fábrica. No es necesario un engrase inicial al recibir el producto; solo es necesario reponer 46 aceite hidráulico antidesgaste durante el mantenimiento anual o cuando hay fugas de presión.

P3: ¿Cómo distinguir entre la máquina preensamblada de enchufe eléctrico portátil y la máquina integrada de preexpansión manual KC-A02?

R: Para talleres fijos y escenarios de suministro de energía estable a largo plazo, se selecciona el modelo eléctrico portátil; para escenarios como áreas remotas sin electricidad, tuberías a gran altitud, mantenimiento de barcos en alta mar y reparaciones de emergencia esporádicas, elija directamente la máquina integrada de preexpansión manual KC-A02.

P4: ¿Cumple con los estándares internacionales de procesamiento de tuberías?

R: Los parámetros de procesamiento de toda la máquina cumplen con los estándares internacionales de tubos hembra ISO 8434 y DIN 2353. El cuerpo del equipo ha pasado la certificación CE y puede exportarse directamente a los mercados de Europa y Medio Oriente.

P5: ¿Habrá riesgo de explosión de la bomba si se realiza un mantenimiento prolongado?

R: El cuerpo de la bomba está equipado con una válvula de alivio de presión y desbordamiento. Cuando se alcanza la presión de trabajo nominal, aliviará automáticamente la presión. No hay riesgo de explosión de la bomba de sobrepresión y cumple con las normas de seguridad de equipos mecánicos de la UE.
