Resumen del artículo:Una conexión confiable de manguera hidráulica debe soportar presión, vibración, cargas de impulsos repetidos y entornos operativos exigentes. Un diseño adecuadoManga hidráulica que prensaCrea una conexión mecánica permanente entre una manguera hidráulica y su vástago de manguera correspondiente mediante compresión radial controlada. Este artículo explica cómo funcionan los manguitos de engarce, qué materiales y especificaciones importan, dónde se utilizan y cómo seleccionar la solución adecuada para sistemas hidráulicos de alta presión.
Tabla de contenido
- ¿Qué es una funda hidráulica de prensado?
- ¿Cómo funciona una manga hidráulica de prensado?
- ¿Qué especificaciones importan al elegir una funda para engarzar?
- ¿Qué materiales están disponibles para los manguitos de prensado hidráulico?
- ¿Cuáles son las principales ventajas?
- ¿Dónde se utilizan los manguitos hidráulicos de prensado?
- ¿Cómo se debe instalar un manguito hidráulico de prensado?
- ¿Cómo afecta la calidad de fabricación al rendimiento?
- Preguntas frecuentes
- ¿Cómo se puede conseguir el manguito hidráulico adecuado?

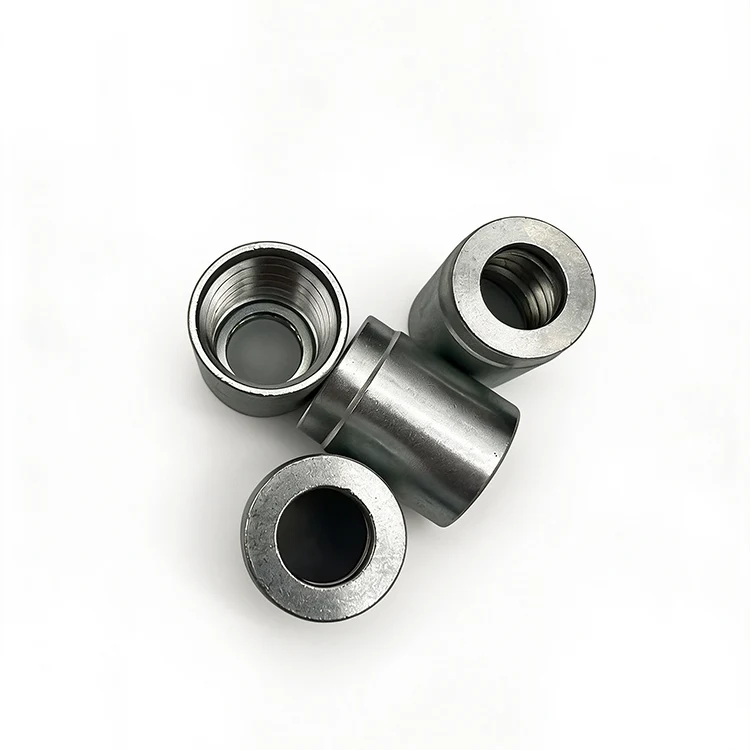

¿Qué es una funda hidráulica de prensado?
A Manga hidráulica que prensaes un componente metálico cilíndrico que se utiliza en conjuntos de mangueras hidráulicas.XYOONfabrica manguitos diseñados para funcionar con vástagos de manguera y mangueras hidráulicas a juego. Durante el montaje, una máquina prensadora dedicada comprime el manguito radialmente, provocando una deformación controlada alrededor de la manguera y el vástago. El resultado es una conexión mecánica permanente diseñada para resistir fugas, vibraciones, impulsos de presión y desprendimientos de mangueras.
A diferencia de las abrazaderas de manguera ordinarias que dependen principalmente de la fuerza de sujeción externa, un manguito engarzado correctamente forma una conexión más integrada entre la manguera, el manguito y el conector. Esto hace que el diseño sea adecuado para aplicaciones hidráulicas donde es esencial un rendimiento estable bajo alta presión.
La solución de XYOON está diseñada según los requisitos dimensionales SAE y DIN comúnmente utilizados y está disponible para varias construcciones de mangueras hidráulicas, incluidos los tipos de mangueras 1SN, 2SN, 4SP y 4SH.
¿Cómo funciona una manga hidráulica de prensado?
El principio de funcionamiento se basa en una compresión radial controlada. El manguito se coloca sobre el conjunto de manguera y conector adecuado antes de colocarlo en una máquina prensadora adecuada. Luego, la máquina aplica una fuerza o diámetro de engarzado predeterminado.
- Coincidencia de componentes:El manguito, la manguera y el vástago de la manguera se seleccionan según sus especificaciones compatibles.
- Preparación de manguera:La manguera se corta y prepara según los requisitos de montaje.
- Asamblea:La manguera se inserta en el vástago de manguera correspondiente y el manguito se coloca correctamente.
- Prensado:La máquina prensadora comprime el manguito uniformemente alrededor del conjunto.
- Inspección:Se comprueba la precisión dimensional, el posicionamiento correcto y los defectos visibles del conjunto terminado.
El diámetro del engarzado es especialmente importante. Una compresión excesiva puede dañar el refuerzo de la manguera o el tubo interior, mientras que una compresión insuficiente puede reducir la fuerza de retención y aumentar el riesgo de fugas o desprendimientos. Por esta razón, los fabricantes y técnicos de ensamblaje de mangueras siempre deben seguir los parámetros de engarzado especificados para la combinación seleccionada de manguera y conector.
¿Qué especificaciones importan al elegir una funda para engarzar?
Los conjuntos de mangueras hidráulicas funcionan bajo condiciones mecánicas, de temperatura, de corrosión y de presión muy diferentes. Por lo tanto, seleccionar una funda debería implicar algo más que simplemente adaptar sus dimensiones externas.
| Parámetro | Especificación XYOON | Por qué es importante |
|---|---|---|
| Material | Acero al carbono, acero inoxidable 304, acero inoxidable 316L | Determina la resistencia mecánica y la resistencia a la corrosión. |
| Manguera aplicable | 1SN, 2SN, 4SP, 4SH | Garantiza la compatibilidad con diferentes construcciones de mangueras. |
| Presión de trabajo | Hasta 600 bares / 8700 PSI | Admite aplicaciones hidráulicas de alta presión |
| Tolerancia dimensional | Control de hasta ±0,05 mm | Ayuda a lograr una deformación de engarce consistente |
| Tratamiento superficial | Galvanizado, fosfato negro, pasivación inoxidable. | Mejora la resistencia a la corrosión y la durabilidad del servicio. |
| Resistencia a la niebla salina | Más de 500 horas para versiones galvanizadas | Proporciona protección adicional en ambientes corrosivos. |
| Normas aplicables | SAE J516/DIN | Soporta compatibilidad dimensional con sistemas estándar. |
Para adquisiciones de ingeniería, los compradores también deben verificar la construcción de la manguera, la geometría del accesorio, el diámetro de engarce, la presión de operación, la temperatura de trabajo, el equipo de instalación y la exposición ambiental antes de finalizar una especificación.
¿Qué materiales están disponibles para los manguitos de prensado hidráulico?
La selección del material afecta directamente el rendimiento de una funda en diferentes entornos. XYOON ofrece varias opciones de materiales y tratamientos de superficies para adaptarse a los diferentes requisitos del sistema hidráulico.
Acero carbono
El acero al carbono proporciona una combinación práctica de resistencia mecánica y rentabilidad. Se pueden utilizar acabados cincados o fosfato negro para mejorar la protección de la superficie. Esta opción es adecuada para muchas aplicaciones hidráulicas móviles, industriales y de construcción donde el entorno operativo no es excesivamente corrosivo.
Acero inoxidable 304
El acero inoxidable 304 proporciona una mayor resistencia a la corrosión que el acero al carbono convencional y es adecuado para entornos limpios y aplicaciones ligeramente corrosivas. Su superficie se puede pasivar para mejorar la protección contra la corrosión.
Acero inoxidable 316L.
El acero inoxidable 316L está diseñado para entornos corrosivos más exigentes. Su composición que contiene molibdeno proporciona una resistencia mejorada a la corrosión relacionada con el cloruro, lo que lo hace particularmente útil para aplicaciones marinas, costa afuera, químicas y otras aplicaciones agresivas.
La elección entre estos materiales debe basarse en el entorno operativo real y no únicamente en la preferencia del material.
¿Cuáles son las principales ventajas?
Un manguito hidráulico bien diseñado contribuye a la confiabilidad general del conjunto de manguera en lugar de funcionar como un componente metálico aislado.
- Precisión dimensional controlada:Un control dimensional estricto ayuda a mantener una deformación del engarzado y una calidad de ensamblaje consistentes.
- Capacidad de alta presión:Las configuraciones compatibles pueden soportar presiones de trabajo de hasta 600 bar o 8700 PSI.
- Resistencia a las vibraciones:La conexión engarzada permanente está diseñada para permanecer estable bajo vibraciones mecánicas e impulsos de presión.
- Protección contra la corrosión:El revestimiento de zinc, el fosfato negro, el acero inoxidable 304 y el acero inoxidable 316L ofrecen opciones para diferentes entornos.
- Construcción compatible con mangueras:Un bisel interno suave ayuda a reducir daños innecesarios a la capa exterior de la manguera durante el montaje.
- Intercambiabilidad:El cumplimiento de los requisitos SAE J516 y DIN respalda la compatibilidad con sistemas de accesorios hidráulicos ampliamente utilizados.
Estas características son particularmente importantes cuando se instala un conjunto de manguera hidráulica en equipos que experimentan movimientos frecuentes, fluctuaciones de presión o condiciones de mantenimiento difíciles.
¿Dónde se utilizan los manguitos hidráulicos de prensado?
Los conjuntos de mangueras hidráulicas se encuentran en maquinaria móvil, equipos industriales, sistemas de transporte y aplicaciones de ingeniería de servicio pesado. Una funda seleccionada correctamente puede respaldar una transmisión de fluidos confiable en estos entornos.
| Industria | Aplicaciones típicas | Requisito clave |
|---|---|---|
| Maquinaria de construcción | Excavadoras, cargadoras, grúas, topadoras. | Resistencia a la presión y a las vibraciones. |
| Minería | Soportes hidráulicos y equipos subterráneos. | Durabilidad en entornos exigentes |
| Agricultura | Tractores, cosechadoras, sistemas de riego. | Conexiones hidráulicas móviles fiables |
| Hidráulica Industrial | Máquinas de moldeo por inyección y unidades de energía hidráulica. | Operación estable a largo plazo |
| Marino y offshore | Sistemas hidráulicos para buques y maquinaria de cubierta. | Resistencia a la corrosión y confiabilidad |
Para equipos que operan en ambientes costeros, marinos o químicamente agresivos, las opciones de acero inoxidable pueden brindar protección adicional contra la corrosión en comparación con las configuraciones convencionales de acero al carbono.
¿Cómo se debe instalar un manguito hidráulico de prensado?
La precisión de la instalación es tan importante como la calidad de los componentes. Incluso una funda fabricada con precisión puede tener un rendimiento deficiente cuando se utiliza una manguera, un conector o un parámetro de engarzado incorrectos.
- Confirme el tipo y tamaño de la manguera antes del montaje.
- Haga coincidir el manguito con el vástago de manguera y el conector correspondientes.
- Inspeccione el manguito y la manguera en busca de contaminación, rebabas o daños visibles.
- Coloque el manguito y el vástago de la manguera según las instrucciones de montaje.
- Utilice una máquina prensadora adecuada y el diámetro de prensado recomendado.
- Verifique visual y dimensionalmente el engarzado terminado.
- Realice pruebas de presión o fugas adecuadas cuando lo requiera la aplicación.
Para la producción OEM y el ensamblaje de mangueras de gran volumen, mantener parámetros de engarzado estandarizados es particularmente importante porque reduce la variación entre lotes y operadores.
¿Cómo afecta la calidad de fabricación al rendimiento?
Los manguitos hidráulicos funcionan como parte de conjuntos que soportan presión, por lo que la consistencia en la fabricación es esencial. XYOON aplica un proceso de control de calidad que cubre la inspección de materias primas, mecanizado CNC de precisión, inspección dimensional, verificación de chaflanes e inspección del tratamiento de superficies.
La tolerancia del diámetro interior indicada se controla a ±0,05 mm, mientras que la inspección del tratamiento de superficie por lotes ayuda a mantener una protección contra la corrosión constante. XYOON también afirma que los productos son rastreables mediante números de lote únicos, lo que respalda la gestión de calidad y la trazabilidad de la producción.
Para los compradores que obtienen componentes hidráulicos de un fabricante o proveedor de China, la documentación útil puede incluir información sobre materiales, registros de inspección, datos dimensionales, estándares aplicables y trazabilidad de lotes. Estos detalles pueden facilitar la inspección entrante y la gestión de proveedores a largo plazo.
Para obtener información adicional sobre componentes relacionados, los compradores también pueden exploraraccesorios para tuberías hidráulicasy cuanto más anchomanguito hidráulicogama de productos.
Preguntas frecuentes
1. ¿Son compatibles los manguitos hidráulicos de prensado con diferentes marcas de vástagos de mangueras?
La compatibilidad depende de las especificaciones dimensionales y de los estándares aplicables de mangueras y accesorios. XYOON diseña sus manguitos de acuerdo con los requisitos SAE J516 y DIN y afirma que los productos compatibles pueden ser intercambiables con los principales sistemas de vástago de manguera.
2. ¿Puede XYOON proporcionar parámetros de engarzado?
Sí. XYOON proporciona parámetros estándar de diámetro de engarzado para diferentes tamaños y puede ofrecer orientación basada en la marca de manguera específica y la configuración del conjunto.
3. ¿Cuál es la presión máxima de trabajo?
Las configuraciones XYOON seleccionadas están clasificadas para presiones de trabajo de hasta 600 bar, equivalente a aproximadamente 8700 PSI. La presión real permitida siempre debe confirmarse con la especificación completa del conjunto de manguera.
4. ¿Hay opciones de acero inoxidable disponibles?
Sí. XYOON ofrece opciones de acero inoxidable 304 y 316L. 316L es particularmente adecuado para aplicaciones que requieren mayor resistencia al cloruro y ambientes corrosivos.
5. ¿Existe una cantidad mínima de pedido?
Según la información del producto de XYOON, los tamaños regulares no tienen un MOQ estricto y se pueden aceptar pedidos de muestra. Los tamaños personalizados comienzan a partir de 500 piezas.
6. ¿Qué tipos de mangueras se pueden utilizar con estas fundas?
Los tipos de mangueras compatibles enumerados incluyen mangueras trenzadas 1SN, 2SN y mangueras en espiral 4SP y 4SH. La especificación exacta del manguito debe coincidir con la manguera y el vástago de manguera seleccionados.
¿Cómo se puede conseguir el manguito hidráulico adecuado?
Seleccionar el manguito hidráulico correcto requiere atención a la construcción de la manguera, las dimensiones de los accesorios, los requisitos de presión, el material, la exposición a la corrosión y los parámetros de engarzado. XYOON admite requisitos de instalación de tuberías hidráulicas estándar y personalizados, con orientación técnica para parámetros de engarzado, resolución de problemas y accesorios de ensamblaje de mangueras relacionados.
Si está buscando componentes de mangueras hidráulicas para maquinaria de construcción, equipos de minería, maquinaria agrícola, sistemas hidráulicos industriales o aplicaciones marinas, consulte las especificaciones del manguito hidráulico de engarzado XYOON o comuníquese con el equipo de ingeniería para obtener recomendaciones correspondientes. Para compras al por mayor, requisitos de OEM, dimensiones personalizadas o soluciones completas de accesorios hidráulicos,contáctanoshoy para discutir su aplicación y recibir una cotización adecuada y soporte técnico.
