Resumen del artículo:Una conexión confiable de tubos hidráulicos depende de algo más que el cuerpo del racor. Un bien seleccionadoManga hidráulica de carbonopuede reforzar la conexión del tubo, mejorar la distribución de la carga, soportar el sellado de metal con metal y reducir el riesgo de fugas causadas por vibración o tensión de ensamblaje. Esta guía explica su principio de funcionamiento, especificaciones, ventajas, aplicaciones, consideraciones de instalación y factores de selección para sistemas hidráulicos industriales.

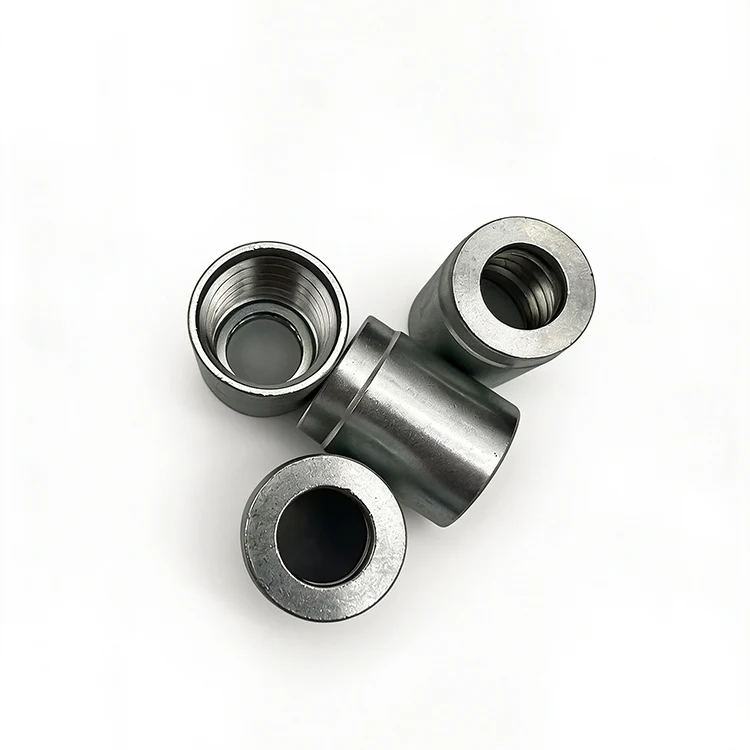

A Manga hidráulica de carbonoes un componente de tipo mordida mecanizado con precisión que se utiliza en accesorios de tubo de compresión. Trabaja junto con un cuerpo de conexión y una tuerca para crear una conexión segura entre la tubería de acero sin costura y la conexión hidráulica. Durante el ensamblaje, la compresión axial hace que el borde cortante del manguito muerda la pared del tubo, creando una conexión de metal con metal bloqueada mecánicamente.
A diferencia de las conexiones soldadas, este diseño no requiere trabajo en caliente durante la instalación normal. Por lo tanto, es útil para sistemas hidráulicos donde son importantes un montaje confiable, acceso para mantenimiento, resistencia a las vibraciones y un rendimiento de sellado constante.
Para los compradores industriales, la elección del fabricante es igualmente importante.XYOONproduce manguitos hidráulicos de acero al carbono diseñados según los requisitos de DIN 2353 e ISO 8434-1, con opciones para suministro estándar y adquisición industrial.
El producto está disponible para aplicaciones de las series DIN 2353 L y S y está diseñado para conexiones de tubos hidráulicos de alta presión. Dependiendo de la configuración y las condiciones del sistema, la presión de trabajo nominal puede alcanzar hasta 630 bar.
El principio de funcionamiento se basa en la deformación mecánica controlada. Cuando se aprieta la tuerca de ajuste según el procedimiento de montaje requerido, el manguito se mueve axialmente contra el cono de ajuste. Su filo penetra progresivamente en la superficie exterior del tubo de acero sin costura.
Esto crea varios efectos mecánicos importantes:
La preparación correcta del tubo es esencial. La precisión del corte, el desbarbado, la limpieza, las dimensiones del tubo, la compatibilidad de los manguitos y el procedimiento de montaje influyen en la conexión final. Una funda de alta calidad no puede compensar un tubo mal preparado o un conector que no coincide.
Al comparar manguitos hidráulicos, los ingenieros deben mirar más allá del material. Los estándares, la clasificación de presión, el tratamiento de la superficie, la resistencia a la corrosión, la compatibilidad dimensional y la capacidad de reensamblaje afectan el rendimiento a largo plazo.
| Parámetro | Especificación | Importancia de la ingeniería |
|---|---|---|
| Material | Acero al carbono de alta resistencia | Proporciona resistencia estructural para conexiones de tubos hidráulicos. |
| Normas aplicables | DIN 2353 L/S, ISO 8434-1 | Admite compatibilidad dimensional estandarizada |
| Clasificación de presión | Hasta 630 bares / 63 MPa | Adecuado para aplicaciones hidráulicas exigentes de alta presión |
| Tratamiento superficial | Galvanizado de 8 a 12 μm o fosfato negro | Proporciona protección de superficies y flexibilidad de aplicación. |
| Resistencia a la niebla salina | Más de 500 horas | Mejora la resistencia a la exposición ambiental corrosiva. |
| Reensamblaje | 2-3 veces en condiciones adecuadas | Soporta los requisitos de mantenimiento y servicio. |
| Sistema de Calidad | Norma ISO 9001:2015 | Apoya la fabricación controlada y la gestión de calidad. |
La capacidad de presión real siempre debe evaluarse junto con el material del tubo, las dimensiones del tubo, la configuración de los accesorios, la temperatura, el medio de trabajo y el diseño completo del sistema hidráulico. La clasificación máxima publicada de un componente no debe tratarse automáticamente como la clasificación permitida de un sistema ensamblado completo.
Los equipos hidráulicos funcionan frecuentemente bajo fluctuaciones sustanciales de presión. Una conexión tipo mordida correctamente ensamblada proporciona una interfaz de tubo retenida mecánicamente que se puede utilizar en circuitos hidráulicos exigentes. La gama de manguitos de acero al carbono de XYOON está diseñada para aplicaciones con presiones de trabajo de hasta 630 bar.
La vanguardia es un área funcional crítica. El mecanizado de precisión ayuda a lograr un acoplamiento controlado con la pared del tubo, mientras que las dimensiones consistentes permiten un ensamblaje repetible. Esto es particularmente importante cuando se deben instalar múltiples conexiones hidráulicas en la misma máquina.
El acero al carbono proporciona una resistencia mecánica útil, mientras que el tratamiento de la superficie mejora la resistencia ambiental. XYOON ofrece versiones galvanizadas con un espesor de recubrimiento de 8 a 12 μm y una resistencia declarada a la niebla salina de más de 500 horas. El tratamiento con fosfato negro también está disponible para aplicaciones específicas de alta temperatura o sin lubricación.
La compatibilidad con las dimensiones DIN 2353 e ISO 8434-1 puede simplificar el abastecimiento, el mantenimiento y el reemplazo. Para los fabricantes de equipos y los equipos de mantenimiento, los componentes estandarizados pueden reducir la complejidad asociada con el reemplazo de piezas de conexión individuales.
En condiciones normales y siempre que el filo no haya sido dañado, el manguito puede soportar aproximadamente de dos a tres ciclos de reensamblaje. Esto puede resultar útil cuando el equipo hidráulico requiere inspección, reemplazo de componentes o mantenimiento de tuberías.
El diseño compacto y las características de conexión de alta presión hacen que los manguitos hidráulicos de acero al carbono sean adecuados para una amplia gama de equipos de potencia hidráulica.
Para aplicaciones expuestas al agua de mar, ambientes ricos en cloruros o medios químicos agresivos, los ingenieros deben evaluar si el acero al carbono es apropiado. En tales entornos, las alternativas de acero inoxidable, como los grados 304 o 316, pueden proporcionar una resistencia a la corrosión más adecuada.
Seleccionar el manguito correcto requiere algo más que igualar el diámetro nominal de la tubería. Los equipos de adquisiciones e ingeniería deben evaluar el sistema de conexión completo antes de realizar un pedido.
Antes del montaje, el tubo debe estar limpio, cortado correctamente y libre de rebabas excesivas o daños en la superficie. El manguito y los componentes de acoplamiento también deben inspeccionarse para detectar contaminación o deformación. Durante el montaje, siga el procedimiento de instalación y los requisitos de torsión especificados por el fabricante en lugar de confiar únicamente en el criterio visual.
Para proyectos de producción más grandes, el uso de una preparación controlada de tubos y procedimientos de ensamblaje estandarizados puede ayudar a mejorar la consistencia en múltiples conexiones.
Los componentes de la conexión hidráulica pueden ser pequeños, pero la precisión dimensional tiene un efecto directo en la confiabilidad del sistema. XYOON describe un proceso de calidad de producción que cubre la inspección de materias primas, mecanizado CNC de precisión, inspección de vanguardia, pruebas de dureza, verificación del tratamiento de superficies e inspección dimensional a nivel de lote.
El fabricante también afirma que los lotes de producción son rastreables mediante números de lote únicos y que su sistema de calidad está certificado según ISO 9001:2015, mientras que sus productos están diseñados para cumplir con los requisitos de DIN 2353 e ISO 8434-1.
Para los compradores industriales, el servicio del proveedor puede ser tan importante como las especificaciones de los componentes. XYOON ofrece tamaños estándar para suministro regular, producción a medida, soporte técnico, trazabilidad de lotes, muestras a pedido y una garantía de 12 meses contra defectos de fabricación.
Por lo tanto, al evaluar a un proveedor de manguitos hidráulicos, los compradores deben considerar tanto el rendimiento del producto como la capacidad del proveedor para proporcionar dimensiones, documentación, asistencia técnica y suministro consistentes.
Se utiliza como componente de tipo mordida en accesorios para tubos de compresión. Durante el montaje, se agarra a la pared exterior de un tubo de acero sin costuras y contribuye a una conexión hidráulica mecánicamente segura y estanca.
Sí. Los manguitos hidráulicos de carbono XYOON están diseñados de acuerdo con los requisitos de DIN 2353 e ISO 8434-1 y están destinados a sistemas de accesorios de compresión estandarizados compatibles.
La presión nominal especificada para el producto XYOON es de hasta 630 bar (63 MPa). Sin embargo, la presión de trabajo permitida de un conjunto hidráulico completo también debe considerar el tubo, el accesorio, la temperatura, el medio y el diseño del sistema.
En condiciones normales, se admiten aproximadamente dos o tres ciclos de reensamblaje cuando el filo permanece intacto. Se deben reemplazar los componentes que muestren deformación, desgaste excesivo o daño.
El producto está disponible con un revestimiento de zinc de 8 a 12 μm y un tratamiento con fosfato negro. La opción adecuada depende de la temperatura de funcionamiento, la exposición a la corrosión y el entorno de aplicación.
El acero al carbono puede requerir consideración adicional en ambientes marinos o con niebla salina. Para una exposición prolongada al agua de mar o condiciones ricas en cloruro, se deben evaluar grados de acero inoxidable como el 316 para mejorar la resistencia a la corrosión.
Sí. Los tamaños estándar están disponibles para adquisiciones regulares, mientras que se pueden producir tamaños personalizados para requisitos de ingeniería específicos. XYOON afirma que los tamaños personalizados generalmente requieren aproximadamente entre 15 y 20 días hábiles.
Un manguito de acero al carbono bien diseñado puede desempeñar un papel importante en la confiabilidad de las conexiones de tubos hidráulicos de alta presión. Al combinar una acción de mordida controlada, dimensiones estandarizadas, protección de superficies y un reensamblaje de fácil mantenimiento, proporciona una solución de conexión práctica para maquinaria de construcción, máquinas herramienta, unidades de energía hidráulica, equipos agrícolas y otros sistemas industriales.
Para los compradores que buscan componentes de conexión hidráulica estandarizados, XYOON ofrece manguitos de acero al carbono basados en los requisitos de DIN 2353 e ISO 8434-1, con presiones nominales de hasta 630 bar, múltiples opciones de tratamiento de superficies, trazabilidad de lotes y soporte técnico. Si busca componentes estándar o desarrolla una solución de conexión hidráulica personalizada,contáctanospara analizar las especificaciones de sus tubos, las condiciones de funcionamiento, la cantidad requerida y los requisitos de aplicación con el equipo de XYOON.
