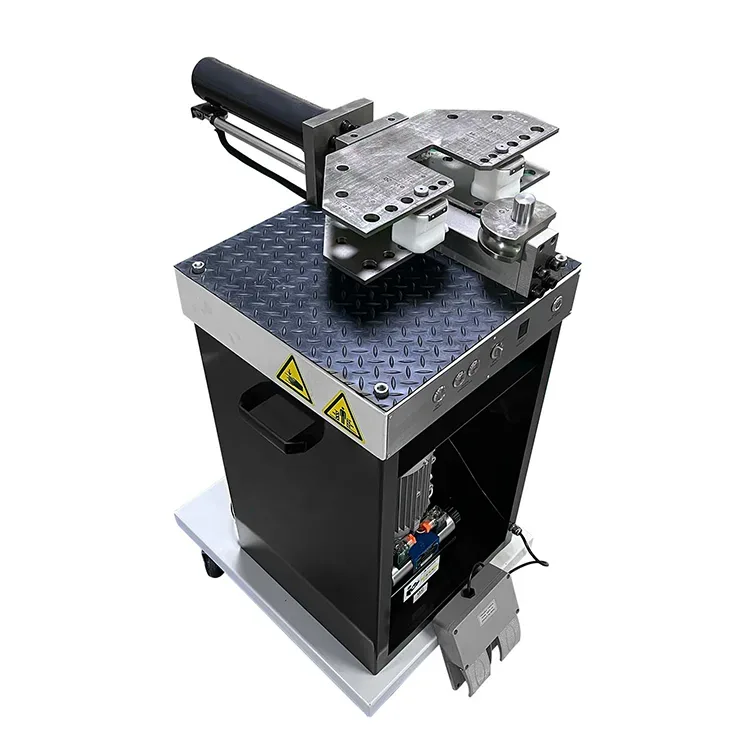

Dobladora de tubos con memoria

El KC-K01 es un equipo de procesamiento especializado diseñado para cumplir con los requisitos del conformado de tuberías hidráulicas. A diferencia de las máquinas dobladoras tradicionales, esta máquina dobladora de tubos con memoria está equipada con estructuras prácticas como compensación de ángulo y medidas anti-deformación del material de la tubería, y también está equipada con múltiples conjuntos de funciones de memoria de parámetros. Esto resuelve eficazmente los problemas de precisión de procesamiento insuficiente y mala coherencia de operaciones repetitivas en equipos antiguos.

Toda la máquina es accionada por energía hidráulica y está equipada con grupos de moldes reemplazables que se pueden cambiar rápidamente. El umbral de operación es bajo y es conveniente moverse. Al mismo tiempo, ha pasado las certificaciones CE e ISO y puede usarse para el procesamiento de tuberías en diversos escenarios de maquinaria de moldeo por inyección, compresores de aire, motores diésel, etc. Es un equipo práctico para operaciones de conformado de tuberías por lotes.

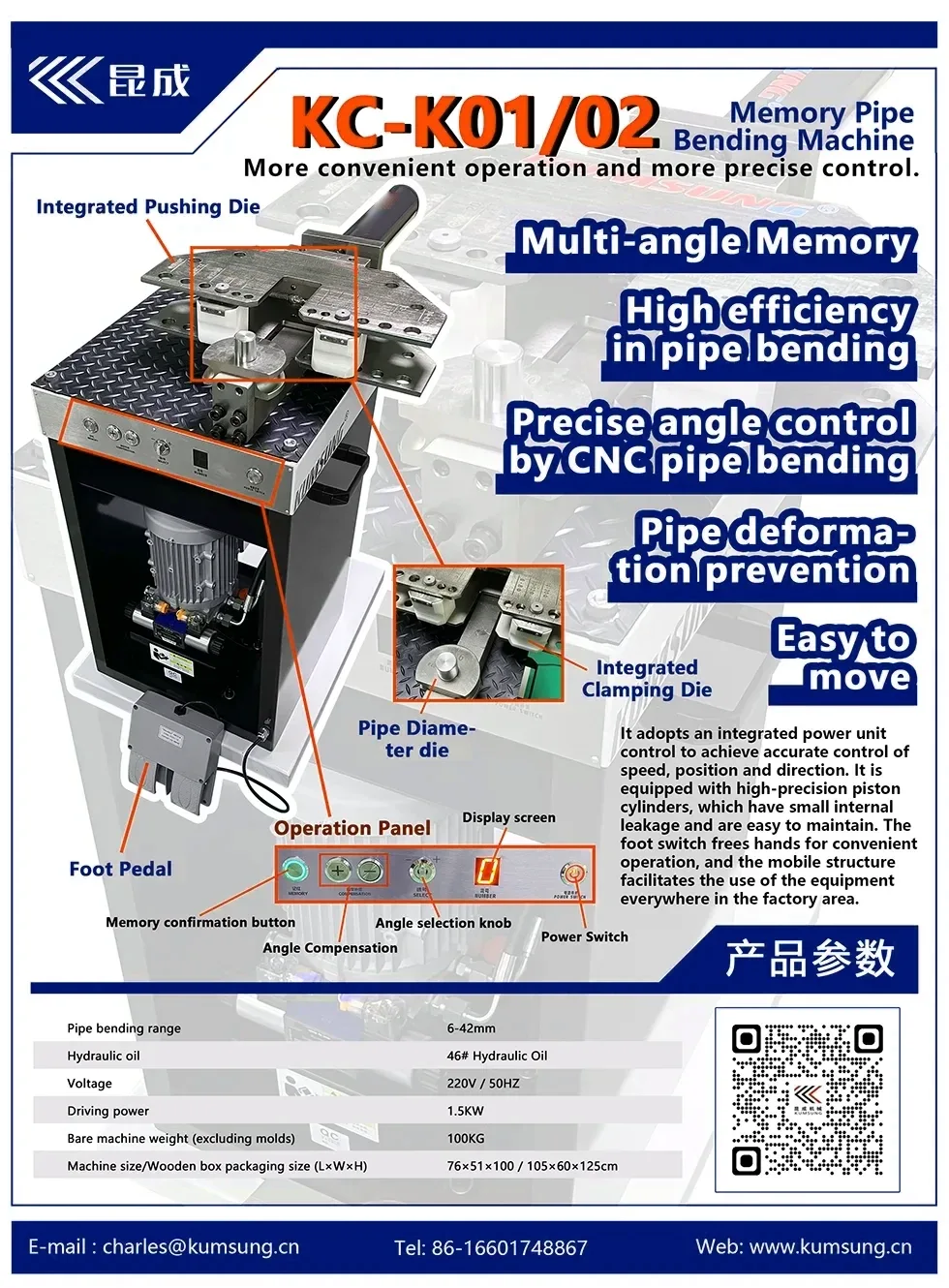

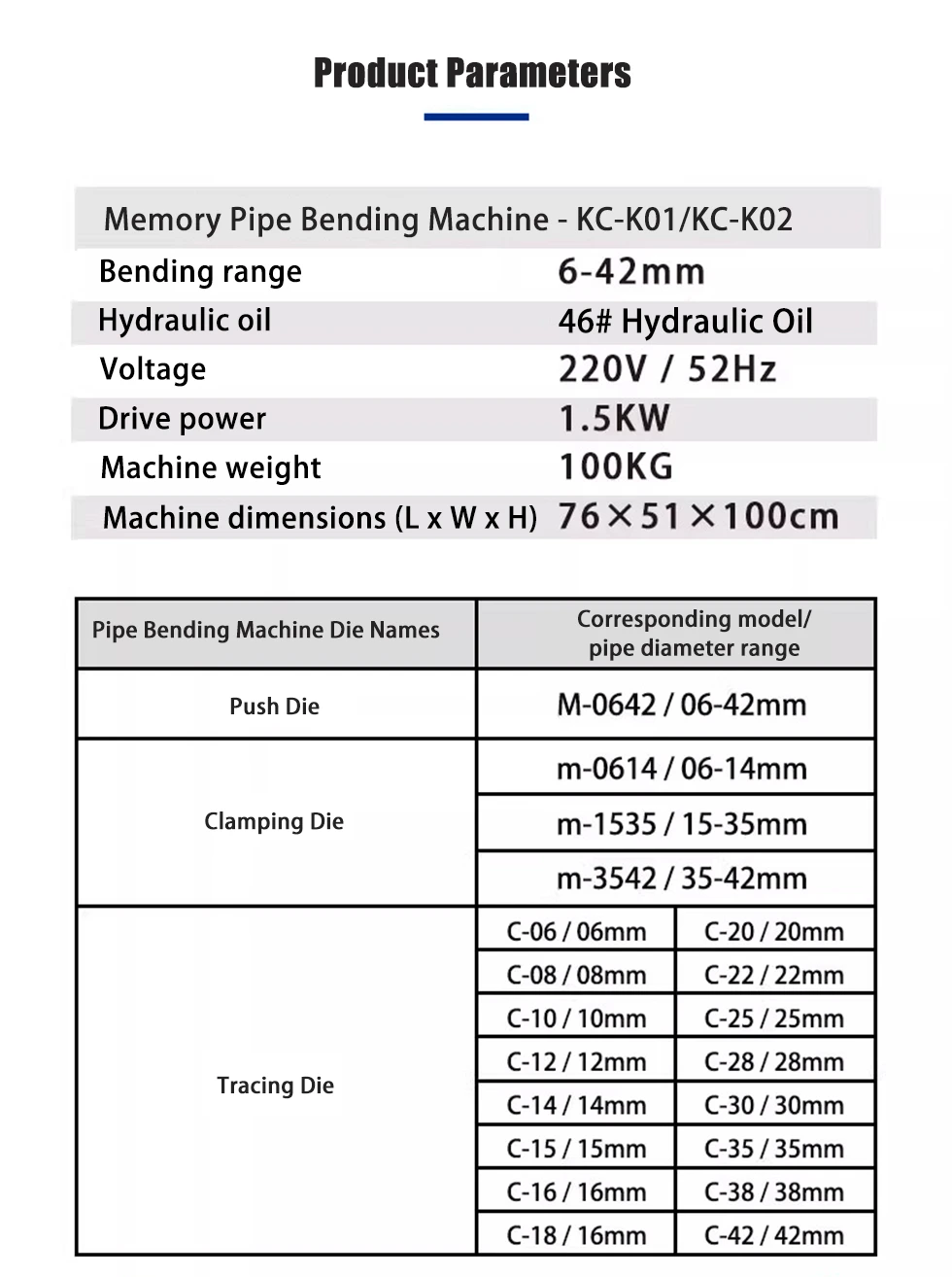

Parámetro del producto

Configuración funcional central y precisión de procesamiento

1. Sistema de memoria multiparámetro

El panel de control del equipo está equipado con botones de memoria dedicados, lo que permite almacenar 9 parámetros diferentes de ángulo de flexión. Después de que el operador completa la calibración de parámetros inicial y la guarda, al procesar la misma especificación de tuberías en operaciones posteriores, el programa se puede recuperar directamente sin la necesidad de reconfigurarlo repetidamente, lo cual es adecuado para operaciones de producción estandarizadas a gran escala.

2. Capacidad de control de ángulo preciso

El error del ángulo de flexión del equipo se puede controlar de forma estable dentro de ±0,1°. Al mismo tiempo, se incorpora un mecanismo de compensación de ángulo, que puede ajustar el valor de flexión de acuerdo con el material y las especificaciones de la tubería, evitando desviaciones de ángulo durante el procesamiento y garantizando la uniformidad de las especificaciones del producto para cada lote.

3. Diseño estructural de prevención de deformaciones de tuberías.

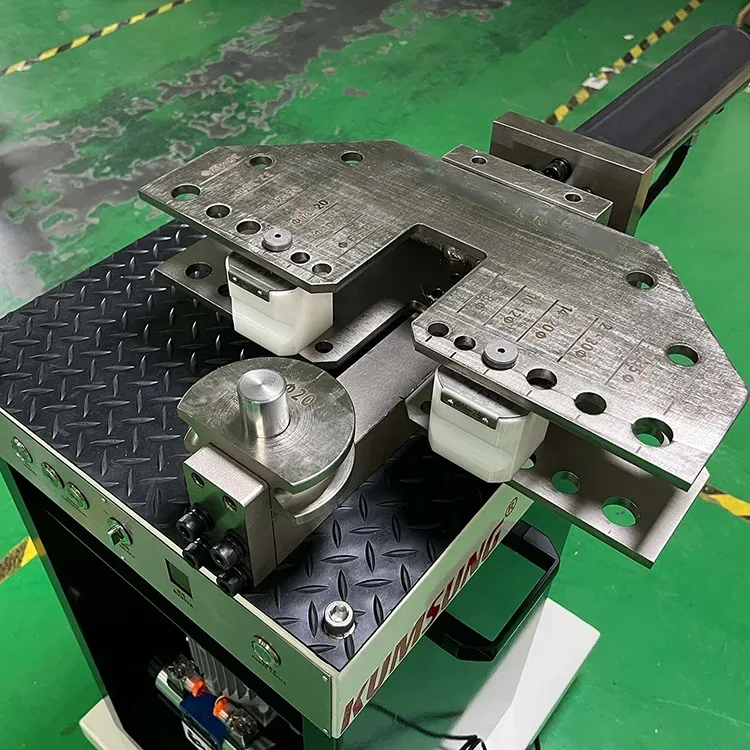

El cuerpo de la máquina dobladora de tubos con memoria está equipado con una estructura combinada de molde de empuje, molde de sujeción y molde de tope. Durante el procesamiento, forma un soporte fijo integral para la tubería, evitando problemas como aplanamiento, rayones en la superficie y distorsión de la pared de la tubería. La tubería procesada se puede emparejar directamente con la máquina de preinstalación de manguitos de tubería para su posterior montaje.

Estructura del molde y eficiencia de instalación

1. Molde combinado general

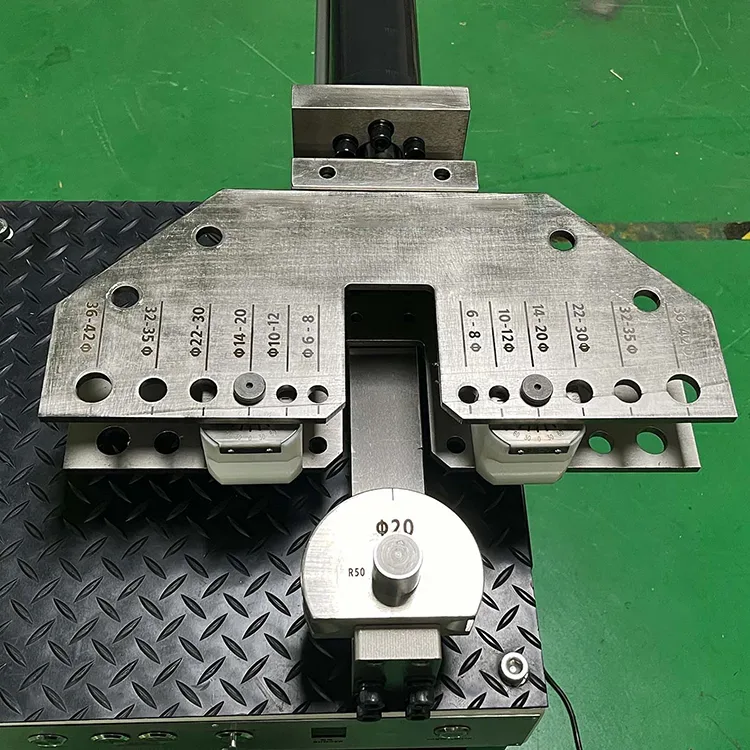

Todo el molde adopta un diseño modular. El empujador, la sujeción y el tope se pueden desmontar y reemplazar de forma independiente. Todo el molde es compatible con todas las especificaciones de tubos de acero que van desde 6 mm hasta 42 mm. Una sola pieza de equipo puede cumplir con los requisitos de flexión para varios diámetros de tubería, eliminando la necesidad de equipo adicional.

2. Instalación y desmontaje rápidos

El molde se fija y desmonta mediante pasadores de posicionamiento. Los operadores cualificados pueden sustituir un juego de moldes en sólo 1 o 2 minutos. Para los diámetros de tubería comúnmente utilizados en el taller, se pueden preinstalar los moldes correspondientes con anticipación, lo que reduce aún más el tiempo de reemplazo del molde y mejora la eficiencia operativa general.

Métodos operativos y experiencia de uso hombre-máquina.

1. Control de operación operado con el pie

La máquina dobladora de tubos con memoria está equipada con interruptores de pie. Los operadores pueden concentrarse en fijar y recoger materiales de tuberías con ambas manos y completar todo el proceso de doblado mediante movimientos coordinados de las manos. Esto simplifica el proceso de operación por parte de una sola persona y mejora significativamente la eficiencia general del procesamiento de tuberías durante la operación continua.

2. Panel de operación visual simple

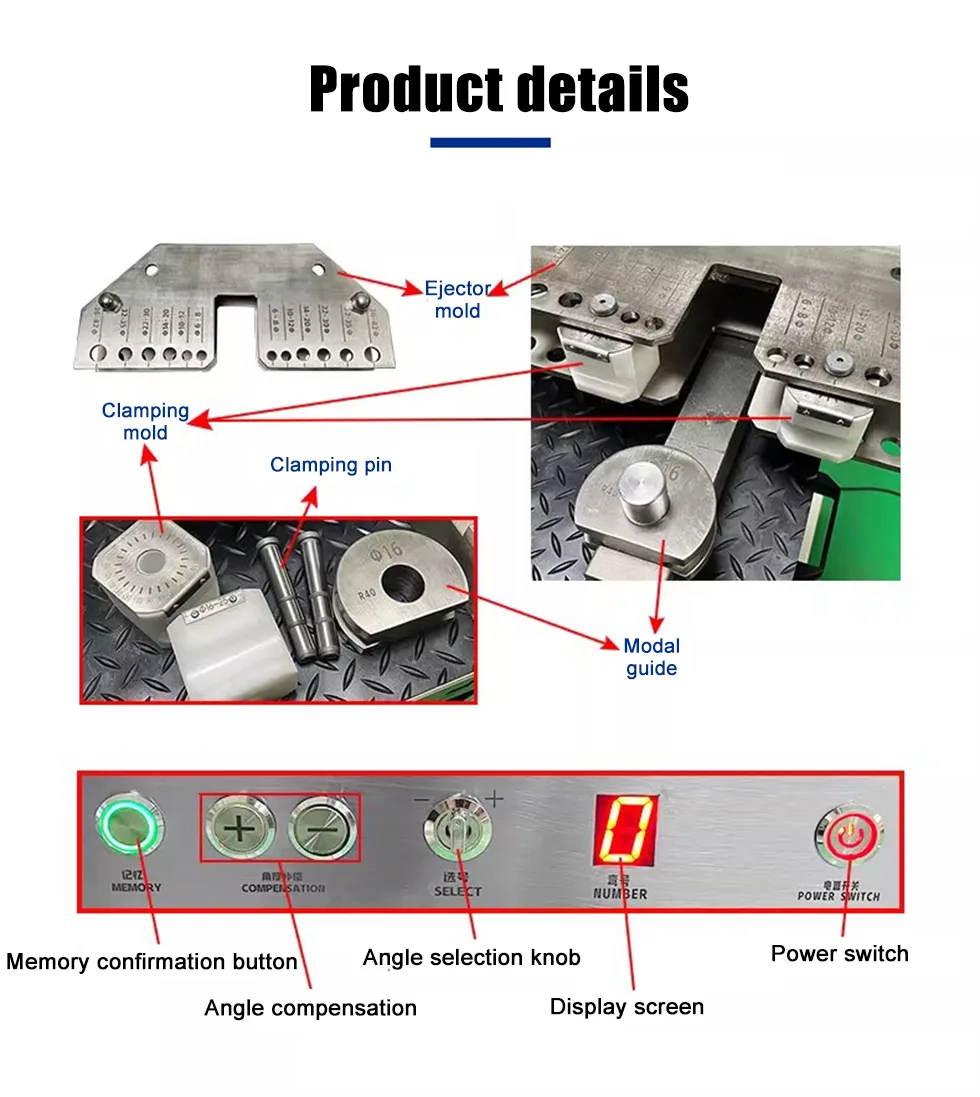

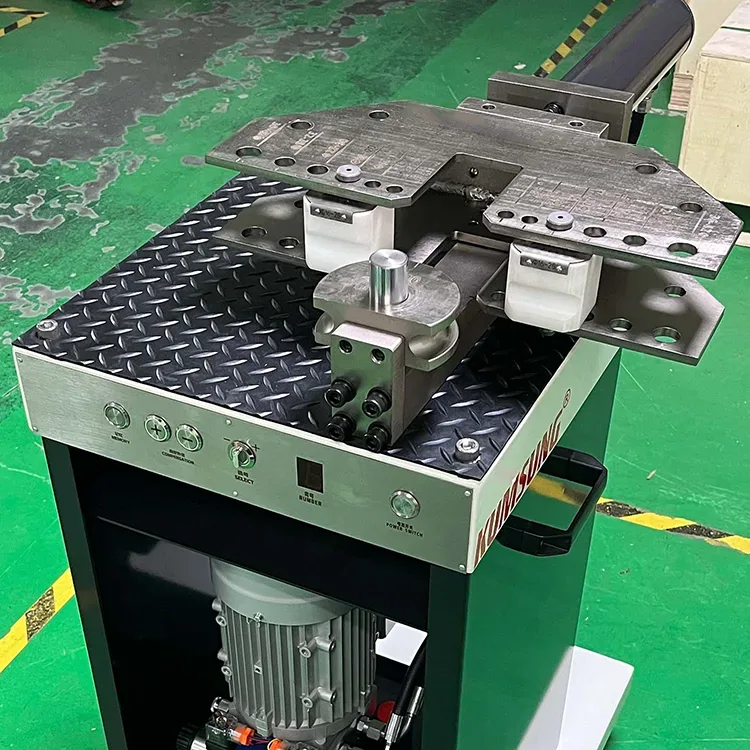

El panel integra perillas de ajuste de ángulo, pantallas digitales, teclas de confirmación de memoria e interruptores de encendido. El panel está marcado con etiquetas bilingües en chino e inglés y las áreas funcionales están claramente definidas. La lógica de operación del equipo es simple y los nuevos operadores pueden dominarla de forma independiente después de un breve período de familiarización, lo que reduce los requisitos de habilidades para el personal del puesto.

Sistema de energía y estabilidad operativa

1. Unidad de accionamiento hidráulico estándar

Toda la máquina está equipada con un sistema hidráulico de 1,5 KW. Utiliza aceite hidráulico especial de grado 46 como medio de transmisión. Durante el funcionamiento, la salida de potencia es suave y suave, sin generar fuerzas de impacto instantáneas. Esto protege las tuberías y los componentes centrales de la máquina contra daños en la fuente de energía.

2. Estructura de la máquina y estructura portante

El bastidor del equipo está formado soldando gruesas placas de acero. La superficie de trabajo está cubierta con placas estampadas antideslizantes. Durante la operación, las tuberías se colocan de manera estable, garantizando la seguridad de los operadores. La estructura general es sólida y es poco probable que se aflojen los componentes durante el funcionamiento continuo a largo plazo.

Estándares de inspección de calidad de fábrica y mano de obra

1. Tecnología de procesamiento de moldes

Todos los moldes coincidentes están hechos de acero de alta resistencia, cortados con precisión mediante CNC y sometidos a un tratamiento térmico general para mejorar la dureza. La medición real muestra que cada conjunto de moldes puede completar más de 10.000 operaciones de doblado y es poco probable que sufran desgaste o deformación durante el uso normal.

2. Inspección de fábrica de proceso completo

La máquina dobladora de tubos con memoria se produce en una fábrica que ha pasado el sistema de gestión de calidad ISO9001. Cada producto terminado se someterá a múltiples procedimientos de inspección, como operación sin carga, verificación de precisión y pruebas de presión para garantizar que todos los indicadores cumplan con los estándares antes de ser entregado para su uso.

Rendimiento de movilidad y adaptabilidad del sitio.

1. Diseño de base móvil

Se instalan ruedas móviles adicionales en la parte inferior del cuerpo de la máquina, lo que reduce el peso total a sólo 100 kilogramos. Con la cooperación de dos miembros del personal o utilizando un sencillo carro, la máquina se puede mover fácilmente dentro del taller. La posición de colocación del equipo se puede ajustar de manera flexible según las necesidades de producción.

2. Diseño compacto de la máquina

El área total ocupada por el equipo es pequeña y no ocupa demasiado espacio de producción. Ya sea un pequeño taller de procesamiento independiente o un taller de producción de tamaño mediano con múltiples estaciones de trabajo, puede ubicarse de manera razonable y adaptarse a diferentes escalas de sitios de producción.

Industrias aplicables y escenarios de procesamiento

La máquina dobladora de tubos con memoria puede completar varios procesos de formación de tubos de alta presión y se utiliza ampliamente en la producción de componentes como tubos hidráulicos para equipos de moldeo por inyección, tubos de aire de alta presión para compresores de aire y tubos de combustible para motores diésel. Las tuberías procesadas y formadas tienen un buen rendimiento de sellado y no presentan interferencias durante el montaje, y pueden adaptarse perfectamente al espacio de instalación y los requisitos de uso de diversos equipos mecánicos.

Diseño de protección de seguridad.

Se instalan paneles de protección de seguridad en áreas operativas clave de la carrocería de la aeronave y se colocan señales de advertencia de seguridad estándar en la superficie para regular el comportamiento operativo de los operadores. Combinado con un sistema hidráulico estable y una superficie de trabajo antideslizante, todos los posibles riesgos de seguridad durante el proceso de operación se evitan de manera efectiva, lo que garantiza la operación segura a largo plazo del personal y el equipo.

Preguntas frecuentes

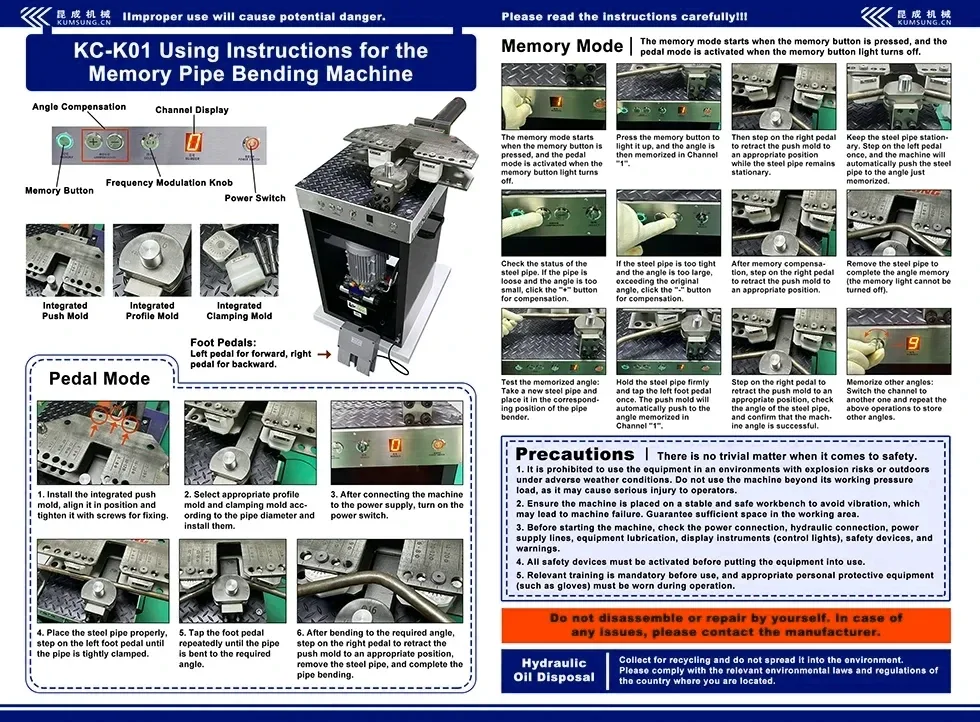

P1: ¿Cómo operar la función de memoria del dispositivo para ángulos?

R: Primero, ajuste la perilla de control de ángulo para establecer el ángulo de flexión deseado. Luego, presione el botón de memoria en el panel de control para completar el proceso de guardado. La pantalla mostrará correspondientemente los números preestablecidos del 1 al 9. Durante la producción, simplemente seleccione el número correspondiente para acceder a los parámetros correspondientes.

P2: ¿Es difícil reemplazar moldes de diferentes diámetros? ¿Cuanto suele tardar?

R: Los moldes se fijan mediante pasadores de posicionamiento y el proceso de desmontaje y montaje es sencillo. Para moldes con especificaciones regulares, el proceso de reemplazo único demora entre 1 y 2 minutos. Se recomienda preinstalar los moldes de uso frecuente durante mucho tiempo para reducir la pérdida de tiempo causada por el reemplazo frecuente de moldes.

P3: ¿Puede la máquina dobladora de tubos con memoria moverse hacia adelante y hacia atrás entre varias estaciones de trabajo?

R: Sí. El equipo está equipado con ruedas móviles y tiene un diseño ligero. Se puede mover dentro del taller mediante esfuerzo manual o con herramientas de manipulación sencillas, y su posición de uso se puede ajustar de forma flexible según el plan de producción.

P4: ¿Existe algún requisito específico para el aceite hidráulico utilizado en el equipo?

R: El equipo utiliza uniformemente aceite hidráulico antidesgaste de grado 46. Para el mantenimiento diario, simplemente revise y reponga el aceite según los indicadores de nivel de aceite. No es necesario utilizar aceites especiales; El aceite hidráulico industrial regular puede cumplir con los requisitos de uso.

P5: ¿Puede el equipo procesar materiales de tuberías de acero inoxidable?

R: Esta máquina está equipada con configuraciones estándar adecuadas para tubos de acero al carbono normales. También puede procesar tuberías comunes de acero inoxidable. Dentro del rango de diámetro de tubería correspondiente, puede garantizar la precisión de flexión y la integridad de las tuberías.
