Accesorio hidráulico reductor

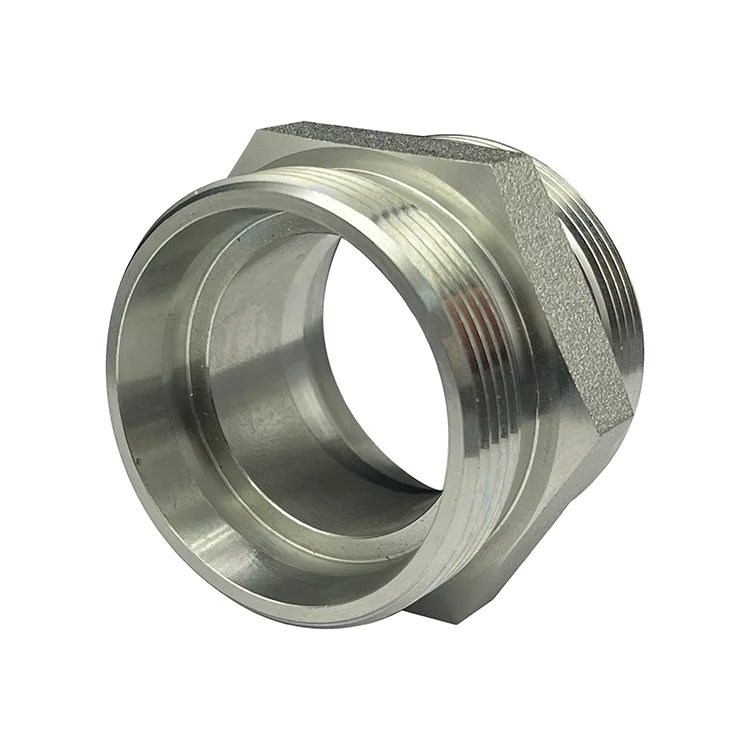

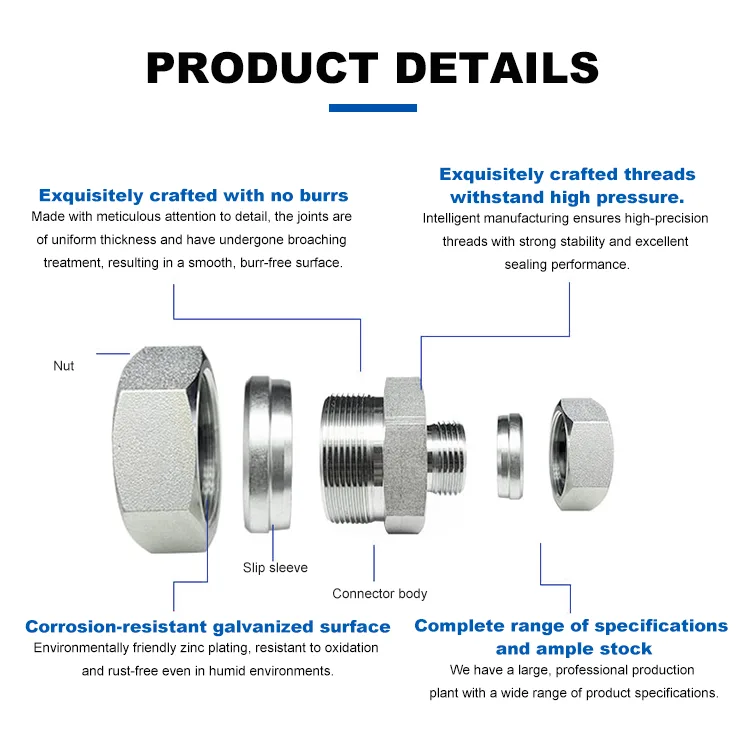

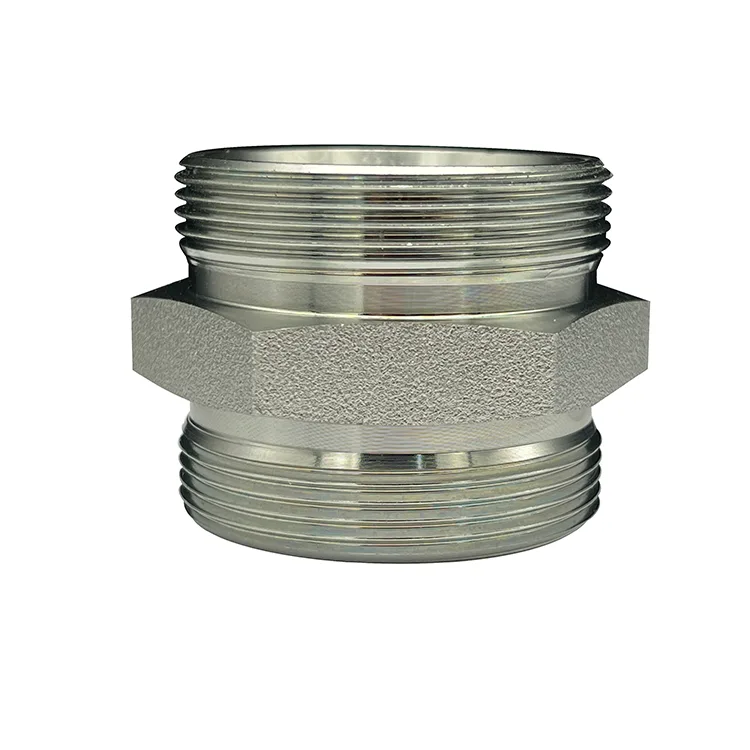

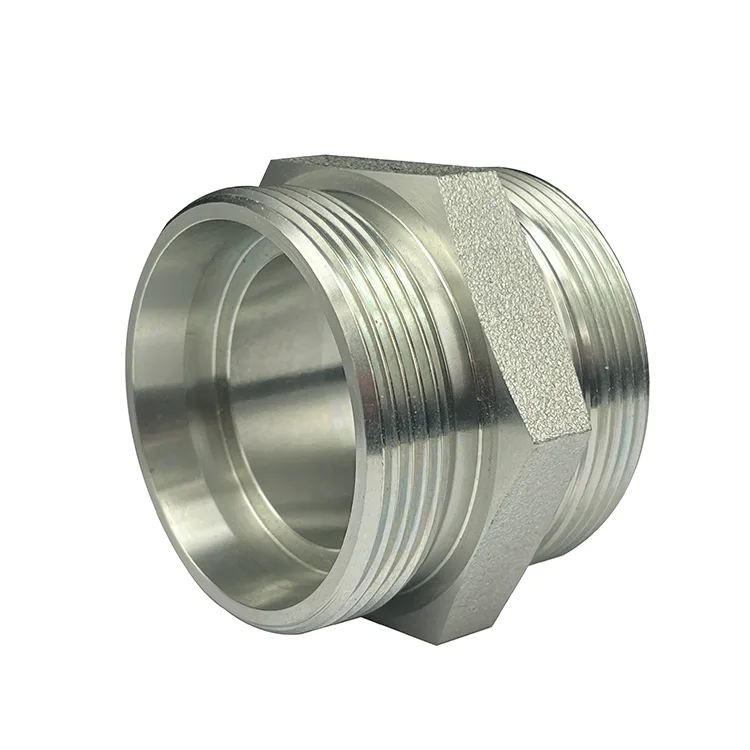

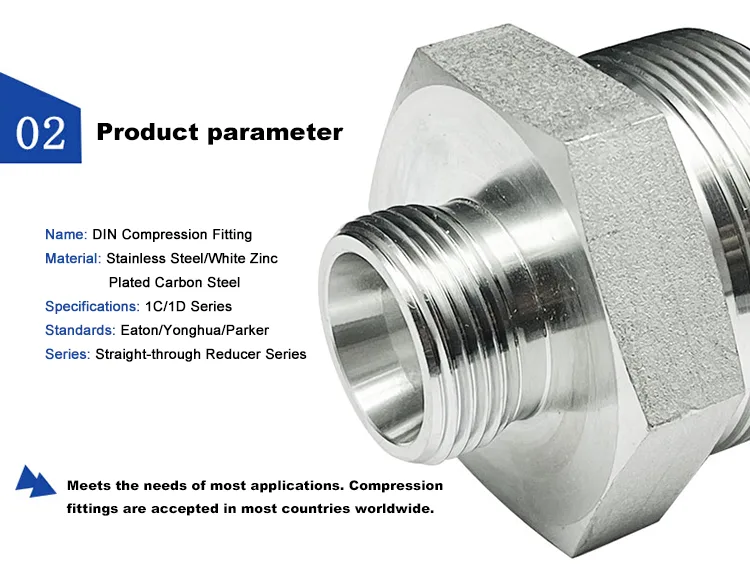

Los accesorios hidráulicos reductores XYOON son conectores de conversión de diámetro mecanizados con precisión diseñados para unir dos tubos o puertos de diferentes tamaños dentro del mismo estándar de conexión. Mecanizados a partir de barras sólidas con un orificio de transición cónico diseñado, brindan un cambio de diámetro suave y sin turbulencias al tiempo que mantienen la presión nominal total y una alineación de sellado perfecta. Disponibles en estilos de configuración, roscados y de compresión de 24° según todos los principales estándares de la industria, reemplazan las combinaciones de accesorios apilados con un único componente compacto, sin fugas y de bajo consumo.

Ventajas principales de rendimiento

Caída de presión un 35 % menor con orificio cónico

La transición cónica suave simulada por flujo reemplaza los orificios escalonados afilados. Las pruebas independientes verifican una pérdida de presión un 35 % menor con el flujo nominal, lo que reduce la acumulación de calor del sistema y el consumo de energía para las HPU de alto flujo.

Concentricidad ≤0,05 mm mediante mecanizado de configuración única

Tanto los orificios como las superficies de sellado se mecanizan en un mandril CNC para eliminar errores de alineación. La desviación de ≤0,05 mm garantiza una tubería perfectamente coaxial, carga lateral cero en los sellos y una fuerza de sellado uniforme: 4 veces mejor que los reductores soldados.

Más de 1.000.000 de ciclos de impulso con transición reforzada

El espesor adicional de la pared y los filetes internos mezclados en el punto de cambio de diámetro concentrado por tensión evitan el agrietamiento por fatiga bajo pulsación de presión y vibración, verificado por 1 millón de ciclos de impulso de presión total.

Riesgo de contaminación cero con orificios totalmente desbarbados

Cada orificio interno pasa por un desbarbado y pulido en dos etapas, sin dejar virutas ni rebabas de metal residuales. Esto elimina la principal causa oculta de daños a bombas y válvulas debido a contaminantes sueltos del sistema.

Amplio rango de relaciones y configuraciones completas

Proporciones de diámetro estándar de hasta 4:1 en stock, proporciones personalizadas de hasta 6:1 disponibles. Las configuraciones cubren reductores rectos, codos reductores de 90° y tees reductoras para todos los diseños de tuberías.

Preguntas frecuentes

P: ¿Un reductor provocará una pérdida significativa de presión en el sistema?

R: Un reductor de diámetro interior cónico correctamente diseñado provoca sólo una pérdida de presión mínima, normalmente del 3 al 5 % con el flujo nominal. Los reductores escalonados mal diseñados pueden causar pérdidas mucho mayores. Nuestro diseño está optimizado en términos de flujo para mantener la caída de presión lo más baja posible.

P: ¿Cuál es la diferencia entre reductores concéntricos y excéntricos?

R: Nuestro producto estándar es concéntrico (ambos orificios comparten la misma línea central) y se utiliza para la mayoría de las líneas hidráulicas y de presión. Los reductores excéntricos tienen orificios desplazados y se utilizan en flujo por gravedad o líneas de succión de bombas para evitar bolsas de aire. Fabricamos reductores excéntricos bajo pedido.

P: ¿Cuál es la relación de diámetro máxima que puede producir?

R: Los reductores de existencias estándar alcanzan una proporción de 4:1. Para aplicaciones personalizadas, podemos producir proporciones de hasta 6:1 con una geometría de transición de flujo totalmente optimizada.

P: ¿Cómo selecciono el tamaño de reductor correcto para mi sistema hidráulico?

R: Necesitamos tres parámetros clave:

① Cuanto mayor sea el tamaño del tubo/puerto,

② Cuanto más pequeño sea el tamaño del tubo/puerto,

③ Caudal del sistema y presión de funcionamiento. Con base en esto, recomendamos la configuración óptima del reductor y verificamos que la caída de presión se mantenga dentro de los límites aceptables para su sistema.

P: ¿Cuál es la diferencia entre un reductor y un adaptador reductor?

R: Un reductor conecta dos tubos o puertos de diferentes tamaños dentro del mismo estándar de conexión (por ejemplo, ambos cono DIN 24°, diferentes diámetros). Un adaptador reductor conecta diferentes estándares Y diferentes tamaños simultáneamente (por ejemplo, DIN a NPT con cambio de tamaño). Elija reductor para cambios de tamaño del mismo estándar; Elija un adaptador reductor para cambios de tamaño entre estándares.
