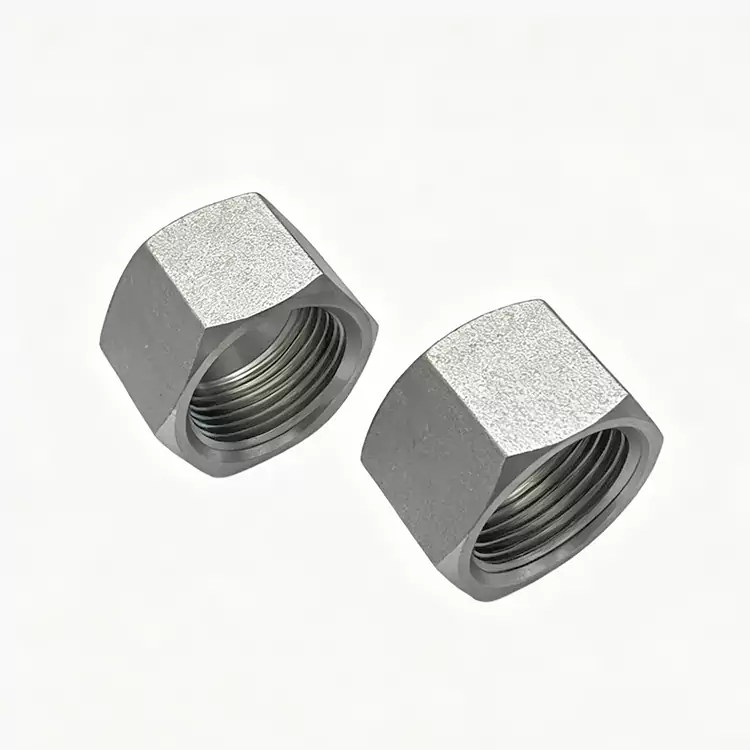

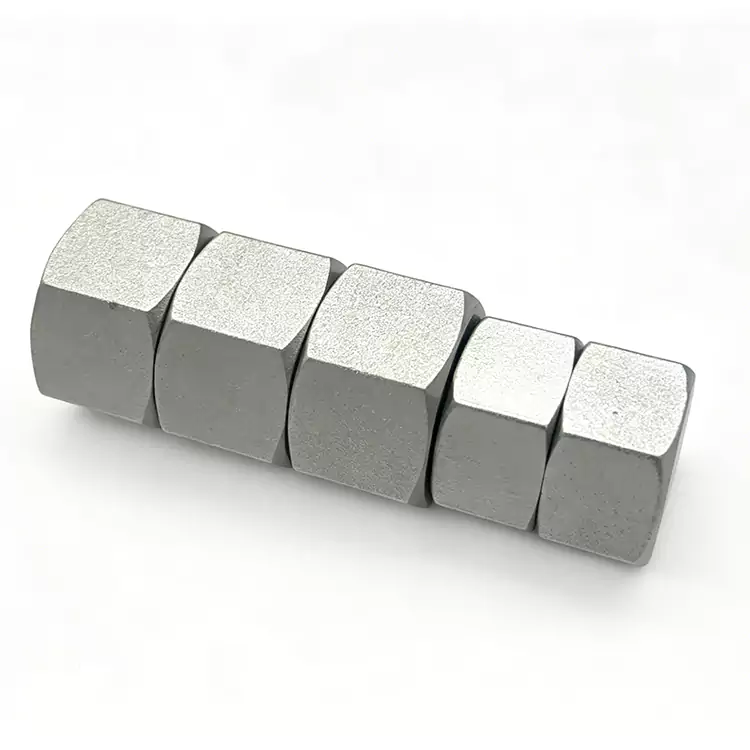

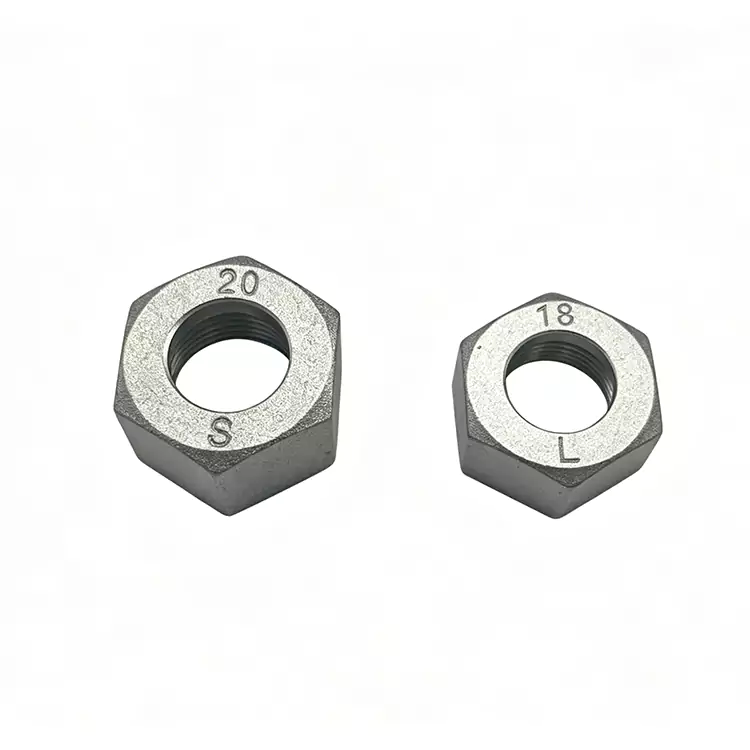

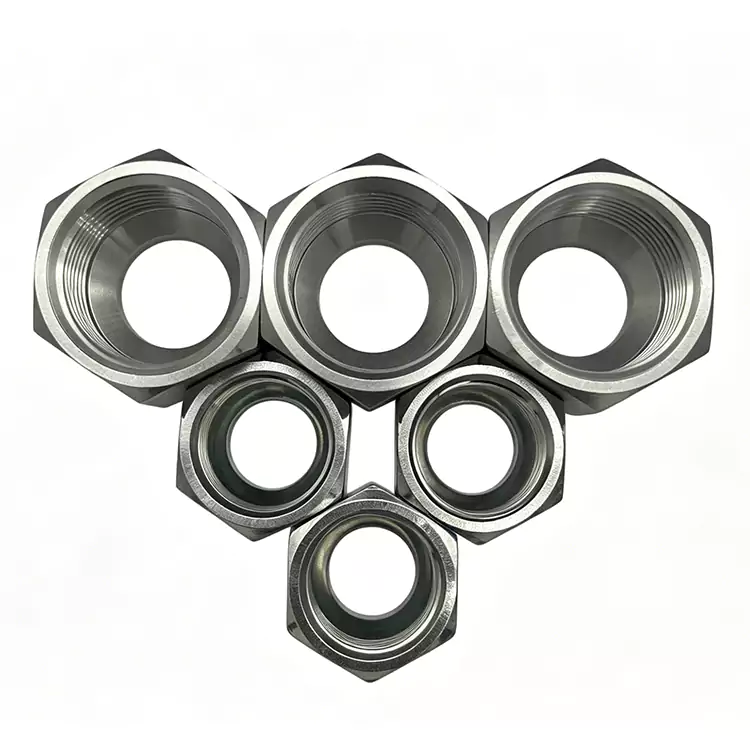

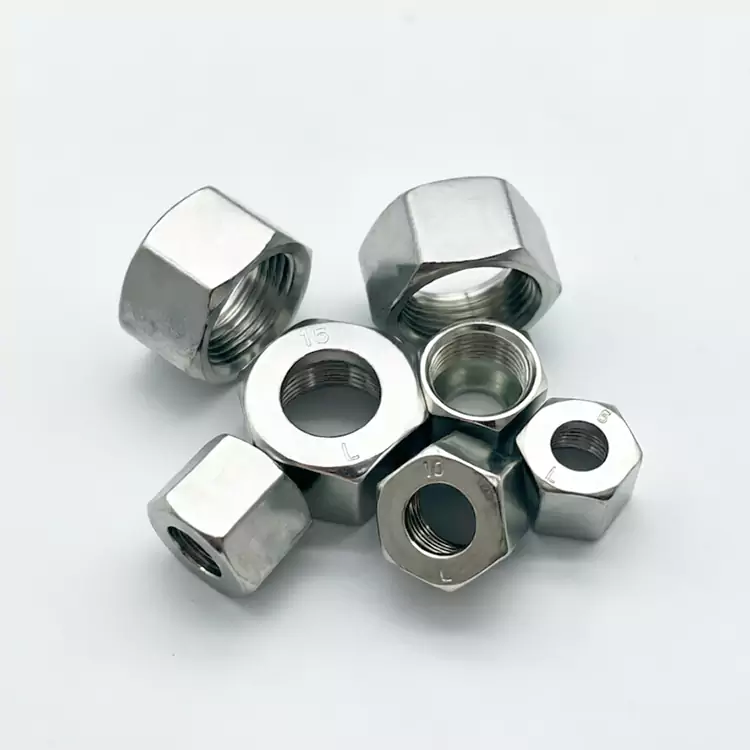

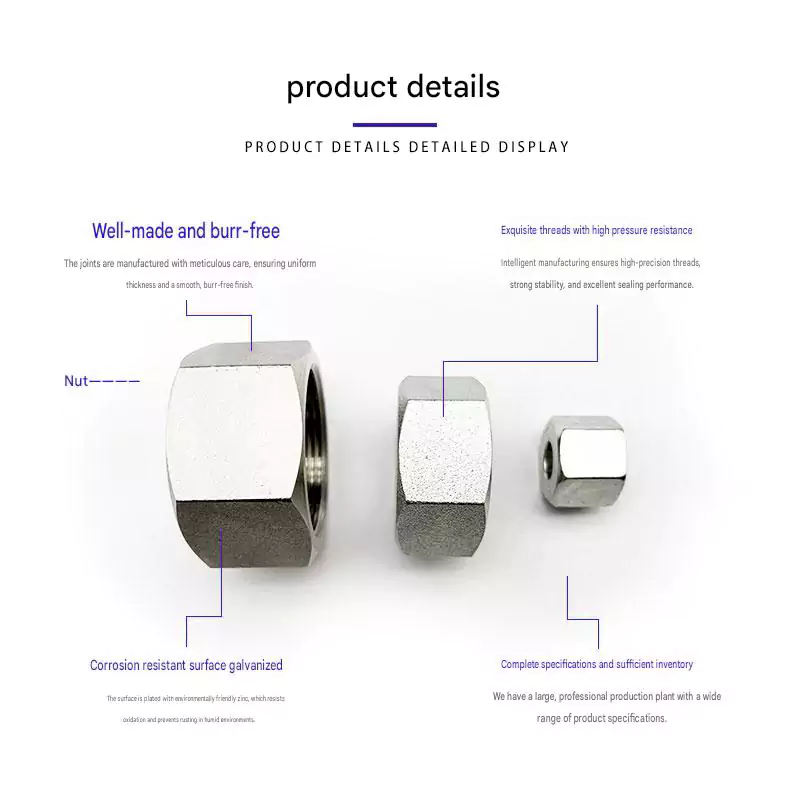

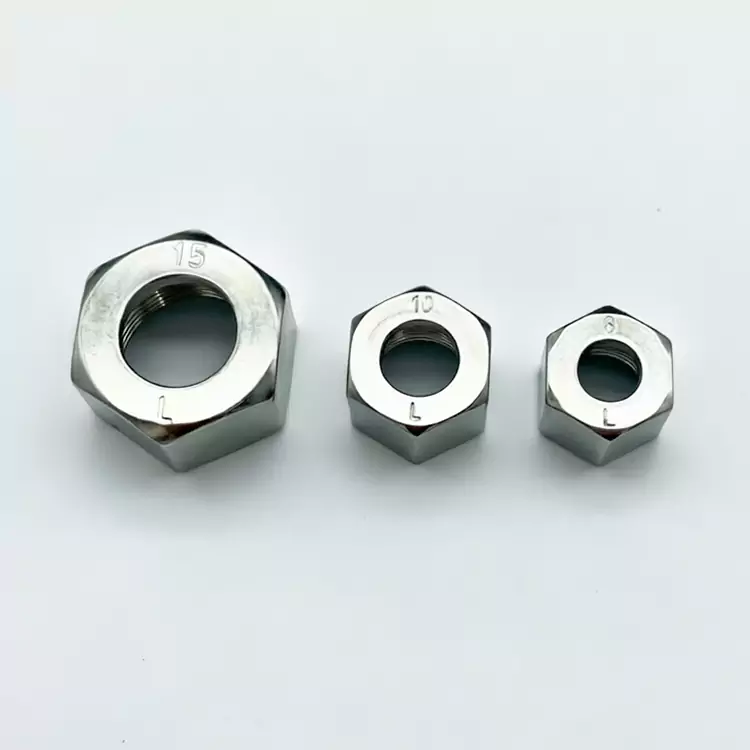

Tuerca de virola hidráulica de precisión

La tuerca de férula hidráulica de precisión es un componente de fijación de alta precisión para sistemas de tuberías hidráulicas de alta presión. Se fabrica mediante tecnología precisa de forjado en frío, con una tolerancia general controlada dentro de ±0,02 mm. El producto está disponible en dos series de materiales: acero al carbono y acero inoxidable. Sigue estrictamente los estándares internacionales de tuberías, como DIN e ISO, y puede lograr una conexión rígida de la tubería sin fugas en condiciones de alta presión de 63 MPa. Es compatible con el equipo de preinstalación de férulas de fábrica, tiene una alta precisión de ensamblaje, admite procesamiento de personalización OEM y venta al por mayor por lotes, y es ampliamente aplicable a diversos escenarios de combinación y reemplazo de tuberías hidráulicas industriales, como maquinaria de moldeo por inyección, maquinaria de construcción, equipos de energía eólica, etc.

Función y ventajas del producto

La tuerca de férula hidráulica de precisión es un componente de sujeción del núcleo indispensable en el sistema de conexión de tuberías hidráulicas. Se utiliza junto con la tapa y el cuerpo articulado. Al aplicar una fuerza de compresión axial al apretar la tuerca, la tapa sufre una deformación elástica y se ajusta firmemente a la pared exterior del tubo de acero. Al mismo tiempo, la superficie cónica exterior de la tapa se adhiere estrechamente a la superficie cónica interior del cuerpo de la junta, logrando así una conexión rígida no soldada, de alta resistencia y altamente sellada entre el tubo de acero y la junta.

A diferencia de las conexiones soldadas tradicionales, las tuercas de casquillo no requieren trabajo en caliente. El proceso de instalación es sencillo y rápido, y se pueden desmontar repetidamente sin dañar la tubería. Evitan eficazmente problemas como la contaminación por escoria de soldadura, la deformación de tuberías y la concentración de tensiones causadas por la soldadura, lo que los convierte en la solución principal para reemplazar las conexiones soldadas en los sistemas hidráulicos modernos de alta presión.

Especificaciones técnicas detalladas

Campos de aplicación principales

Industria de máquinas de moldeo por inyección: conexiones de tuberías para unidades de energía hidráulica, mecanismos de sujeción de moldes y mecanismos de inyección.
Industria de Maquinaria de Ingeniería: Sistemas hidráulicos de excavadoras, cargadoras y grúas.
Industria de la energía eólica: sistemas hidráulicos de cabeceo y sistemas de guiñada de aerogeneradores
Industria de la construcción naval: aparatos de gobierno hidráulicos marinos, molinetes y sistemas hidráulicos de tapas de escotilla.
Industria metalúrgica: Tuberías hidráulicas de equipos de laminación de acero y equipos de colada continua.
Industria de compresores de aire: sistemas de separación de petróleo y gas y sistemas de refrigeración de compresores de aire de tornillo

Instrucciones de inspección de calidad de fábrica y cumplimiento de estándares

Esta tuerca de férula hidráulica de precisión se produce en total conformidad con los estándares internacionales unificados de DIN 2999, ISO 8434 e ISO 8437-1. El paso de rosca, las dimensiones de los diámetros interior y exterior y las tolerancias de montaje están estandarizados y unificados. Puede ser totalmente intercambiable y compatible con las principales marcas mundiales de conectores hidráulicos y accesorios para tuberías. No se requiere perforación secundaria, modificación de roscado ni ajuste en el sitio del cliente. Se puede conectar y ensamblar directamente, lo que mejora significativamente la eficiencia de la instalación de ingeniería y el mantenimiento de equipos.

La fábrica controla estrictamente el proceso de producción a través del sistema de gestión de calidad ISO9001. Cada lote de productos se somete a pruebas de dureza, inspección completa de tolerancias de rosca y pruebas de simulación de sellado a alta presión para garantizar que no se envíen productos defectuosos en lotes. Se pueden proporcionar informes de inspección de fábrica personalizados, certificados de trazabilidad de materiales y documentos de calificación de cumplimiento para satisfacer las necesidades de los clientes extranjeros en materia de despacho de aduanas, inspección de fábrica, archivo de archivos de proyectos y aceptación.

Normas de Operación en Sitio y Sugerencias de Mantenimiento Diario

Durante el montaje se debe adoptar un método de preapriete segmentado. Está prohibido apretar con fuerza todos a la vez para evitar el deslizamiento de la rosca, la deformación de la tuerca o un apriete previo insuficiente que provoque vibración y aflojamiento del equipo. Al mismo tiempo, los tubos de acero con espesores de pared estándar deben coincidir. Los materiales de tubería finos o gruesos no estándar harán que el manguito no encaje bien, lo que provocará un sellado inestable y problemas de fugas ocultos.

Durante las inspecciones diarias de equipos, la atención se centra en comprobar el estado de apriete de las tuercas en posiciones con oscilación mecánica y vibración de alta frecuencia. Limpie periódicamente las manchas de aceite, el polvo y las impurezas en la superficie de la rosca para evitar la acumulación a largo plazo de medios corrosivos que provocan atascos y oxidación de la rosca. Para las tuberías de equipos que han estado inactivas durante mucho tiempo, se deben tomar medidas de protección para prevenir la humedad y la oxidación en las juntas para evitar dificultades de desmontaje y montaje en el futuro.

Política de garantía y garantía posventa de ciclo completo

Bajo condiciones de instalación adecuada, combinación de tuberías estándar y operación con presión nominal, nuestra tuerca de férula hidráulica de precisión disfruta de una garantía original de fábrica de 12 meses. Las fallas de sellado, daños en las roscas y fallas de ensamblaje causadas por defectos de la materia prima, tolerancias de procesamiento excesivas o deficiencias en el rendimiento de la fábrica se pueden reemplazar o complementar de forma gratuita.

La garantía no cubre los daños a las piezas causados ​​por condiciones de sobrepresión, desajustes de tuberías, desmontaje violento por parte de humanos o modificaciones no autorizadas. Antes de la venta, se puede proporcionar una selección gratuita de las condiciones de trabajo y orientación técnica sobre la combinación de materiales para evitar riesgos de compra y uso en origen.

Preguntas frecuentes (FAQ)

P1: ¿Se pueden reutilizar las tuercas de férula hidráulica de precisión?
R: En condiciones correctas de instalación y desmontaje, las tuercas del casquillo se pueden reutilizar, pero se recomienda reemplazar el casquillo cada vez para garantizar el rendimiento del sellado.

P2: ¿Cómo varía la presión de trabajo de las tuercas de casquillo con diferentes tamaños de tubería?
R: La presión de trabajo está determinada principalmente por el material y el espesor de la pared de la tubería de acero, no por la tuerca del casquillo en sí. Generalmente, los diámetros de tubería más pequeños pueden soportar presiones más altas.

P3: ¿Cómo instalar correctamente una tuerca de casquillo?
R: - Asegúrese de que el extremo del tubo esté cuadrado, sin rebabas y limpio.
   - Deslizar la tuerca y el casquillo sobre el tubo en el orden correcto.
   - Introducir el tubo hasta el fondo en el cuerpo del racor.
   - Apretar la tuerca por etapas: apretar manualmente → preapretar → par final (utilizar una llave dinamométrica).
   - Comprobar el encaje del casquillo (sin movimiento axial).

P4: ¿Cuáles son las razones por las que la tuerca roscada se bloquea o se atasca durante la instalación?
R: Las causas principales son impurezas residuales en las roscas, fuerza de apriete excesiva y falta de coincidencia en las especificaciones de los componentes. Antes de la instalación, es necesario limpiar las manchas de rosca y utilizar un método de preapriete segmentado para el montaje. Las tuercas de nuestra fábrica tienen una alta precisión de rosca y un buen acabado superficial, lo que puede reducir significativamente la probabilidad de atascos y bloqueos de rosca en el desmontaje repetido.

P5: ¿Se pueden utilizar directamente tuercas de casquillo de acero al carbono en ambientes húmedos al aire libre?
R: No se recomienda su uso a largo plazo. El material de acero al carbono tiene una débil resistencia a la humedad y previene la oxidación. Los entornos exteriores con mucha humedad y lluvia son propensos a la oxidación y la oxidación, lo que dificulta el desmontaje y reduce la estabilidad del sellado. Para condiciones exteriores y húmedas, se prefieren los modelos de acero inoxidable 304 o 316L. Son más estables y duraderos de usar.

P6: ¿Son totalmente compatibles las tuercas de manguito de nuestra fábrica y nuestras propias máquinas de premontaje de manguitos?
R: Son totalmente compatibles. Todas las tuercas de manguito se calibran y prueban en sincronización con nuestro equipo de premontaje. La carrera de precompresión y la tolerancia de ensamblaje son altamente consistentes, lo que logra efectos de preensamblaje estandarizados y garantiza una precisión uniforme del ensamblaje de la tubería, evitando por completo desviaciones de sellado y riesgos de fugas causados ​​por piezas incompatibles.
